Descripción
El accionador de válvulas tipo bola, es un dispositivo que puede controlar el paso del caudal que pasa a través de la válvula por medio de una señal de control o retroalimentación. En palabras mas claras, este accionador abre o cierra el flujo de la válvula a la cual este acoplado .
El KC-PDZ-201 como se ha mencionado es un controlador de válvulas, puede adaptarse a trabajar en conjunto con sistemas automáticos como PLC, Microcontroladores, y sincronizarse con sensores de agua o gas (a través de dispositivos inteligentes como un interruptor WiFi) lo que permitiría en caso de fuga cerrar la llave de paso y evitar el derrame del fluido. Hay que tomar atención que el grado de giro de este accionador es de 90° por lo que la válvula debe ser de este tipo de giro para que se cierre o abra totalmente.

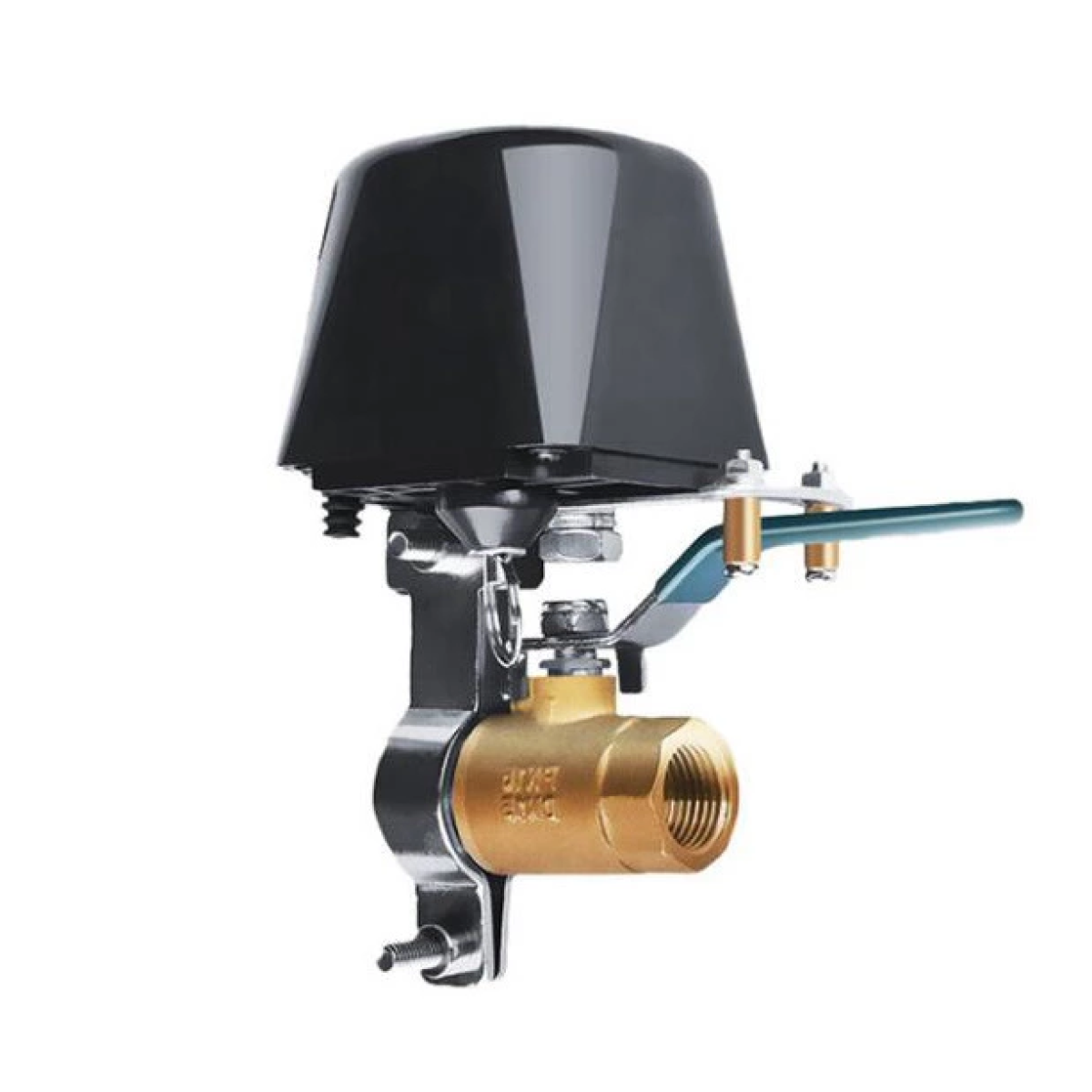

El accionador KC-PDZ-201 es un dispositivo servo controlado, es decir es operada mediante un motor eléctrico. Tiene un voltaje de control alimentacion de 8 – 16 VCD. Cuenta con un adaptador para que se pueda acoplar a la mayoría de valvulas tipo bola desde 1/2″ hasta 1″hasta que es un rango bastante aceptable y de uso común por lo que su implementación puede ser relativamente sencillo

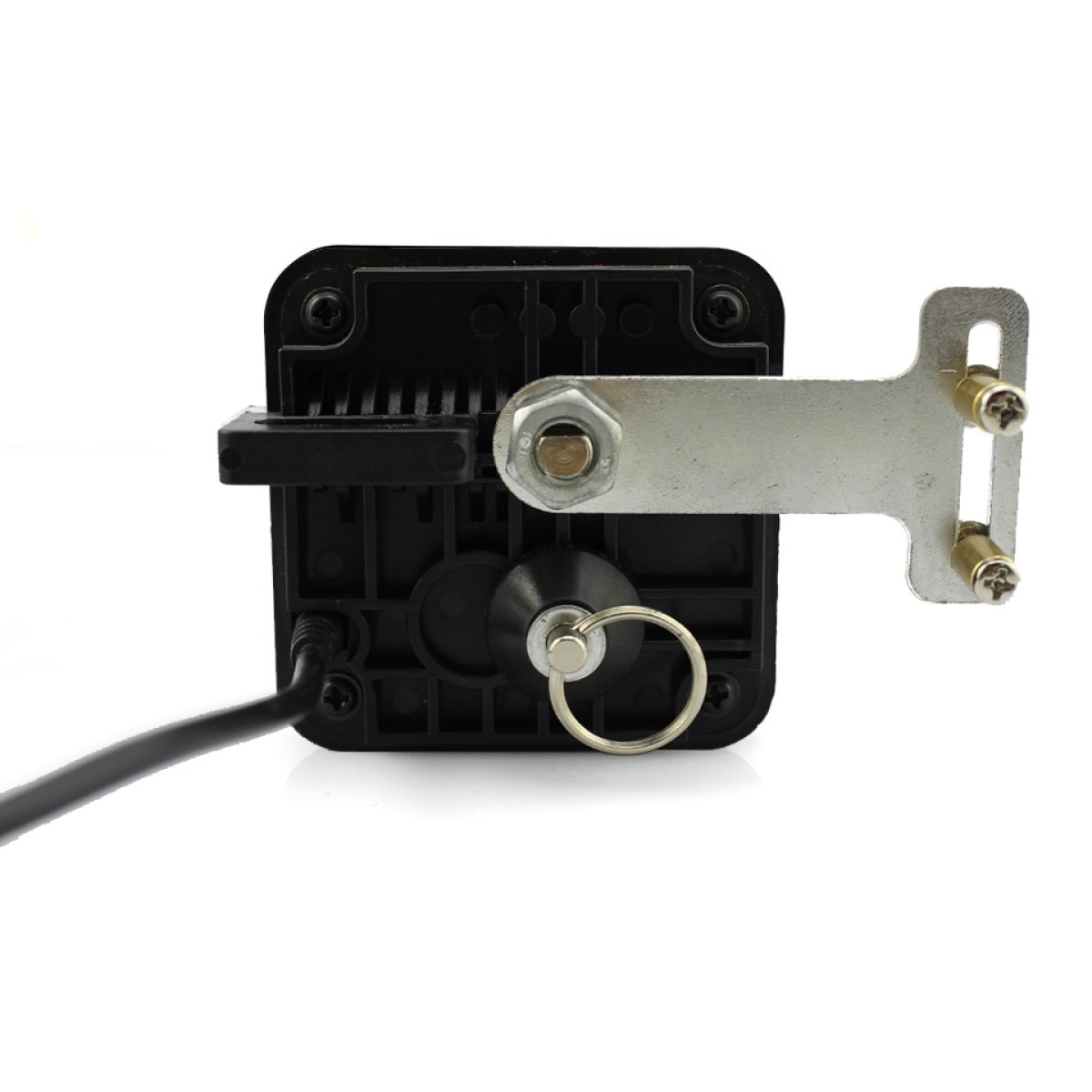

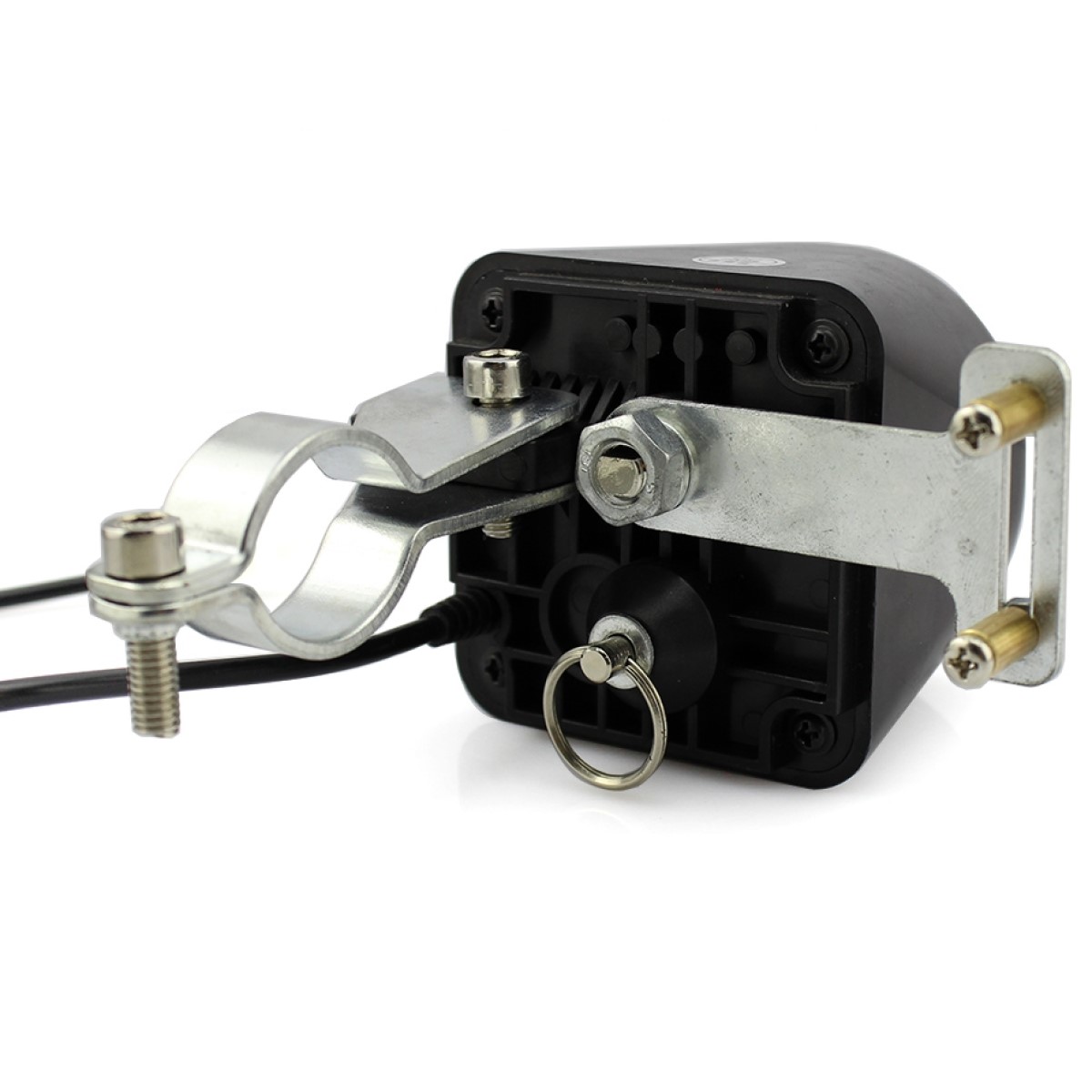

En su interior este controlador tiene un interruptor de límite que le sirve para que una vez abierta totalmente la válvula no gire excesivamente y sufra daño . Cabe mencionar que este accionador se puede alimentar en sentido directo o inverso lo que hace que gire en un sentido o en el otro. El producto cuenta con un seguro que le permite accionarse manualmente ya sea para un ajuste o mantenimiento y garantizar la fiabilidad de accionamiento.
El manipulador KC-PDZ-201 es muy útil en sistemas de calefacción de agua solar, sistemas de riego o algún proyecto en el que se requiera control en el flujo de agua o fluidos de baja viscosidad como lo son jabones líquidos, shampo, etc. Ademas de poder ser utilizada en sistema de Aire.
Principales Caracteristicas:
Engranes Metálicos. Engranaje interno metálico lo que incrementa tiempo de vida de la valvula de forma significativa.

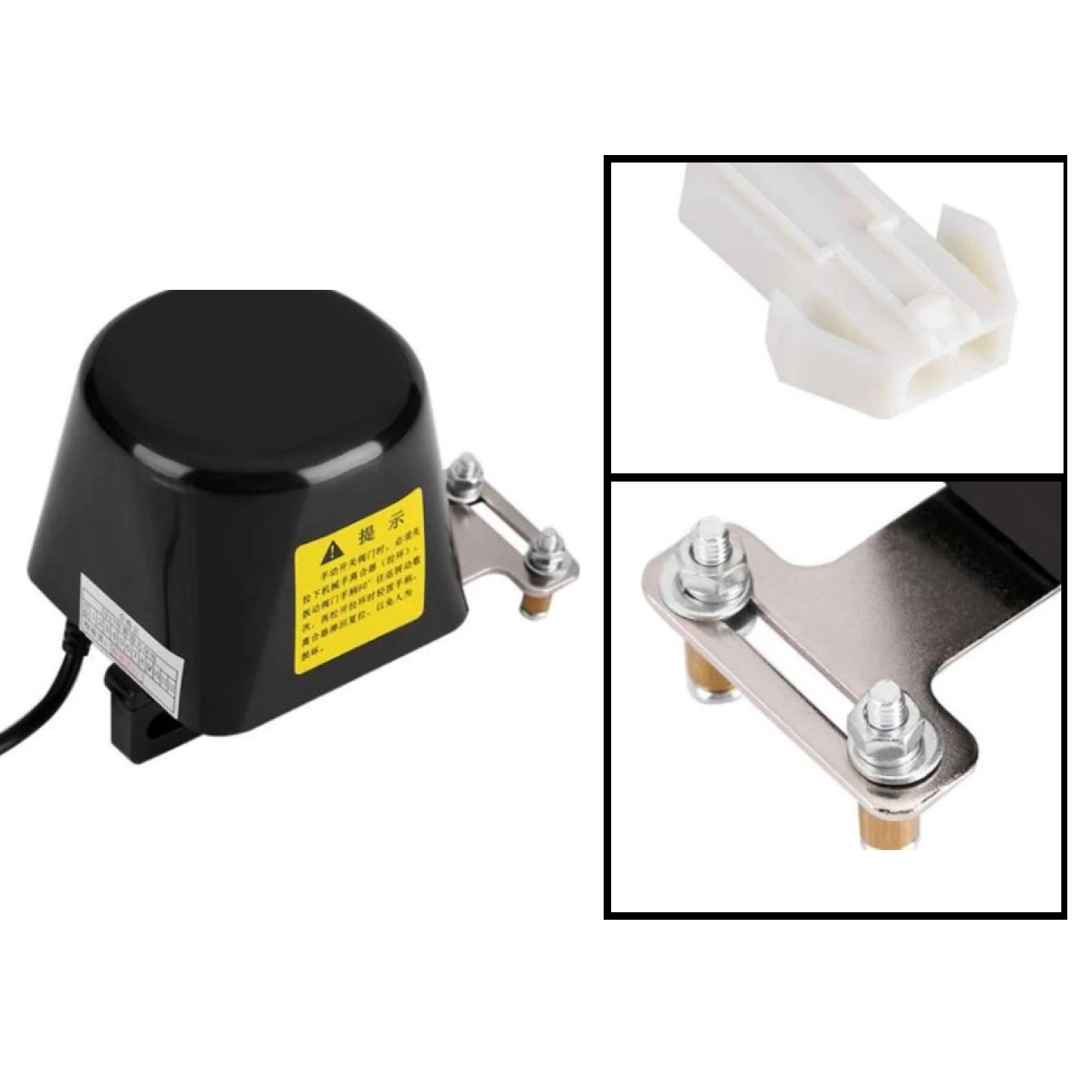

Actuador. Hecho de acero, es removible, la conexión con tornillos allen le brindan más fortaleza cuando la válvula es operada.
Interruptor de límite. Límite mecánico integrado en el diseño, para asegurar que el motor pare cuando esté totalmente abierto o cerrado.
Voltaje Seguro. Voltaje con aislamiento, sellado con plastico retardante flama, interferencia anti-electromagnética y diseño sin chispas.
Protección IP67. La cual hace resistente a la válvula a lluvia y humedad así como polvo y suciedad, sin que esta afecte su funcionamiento.

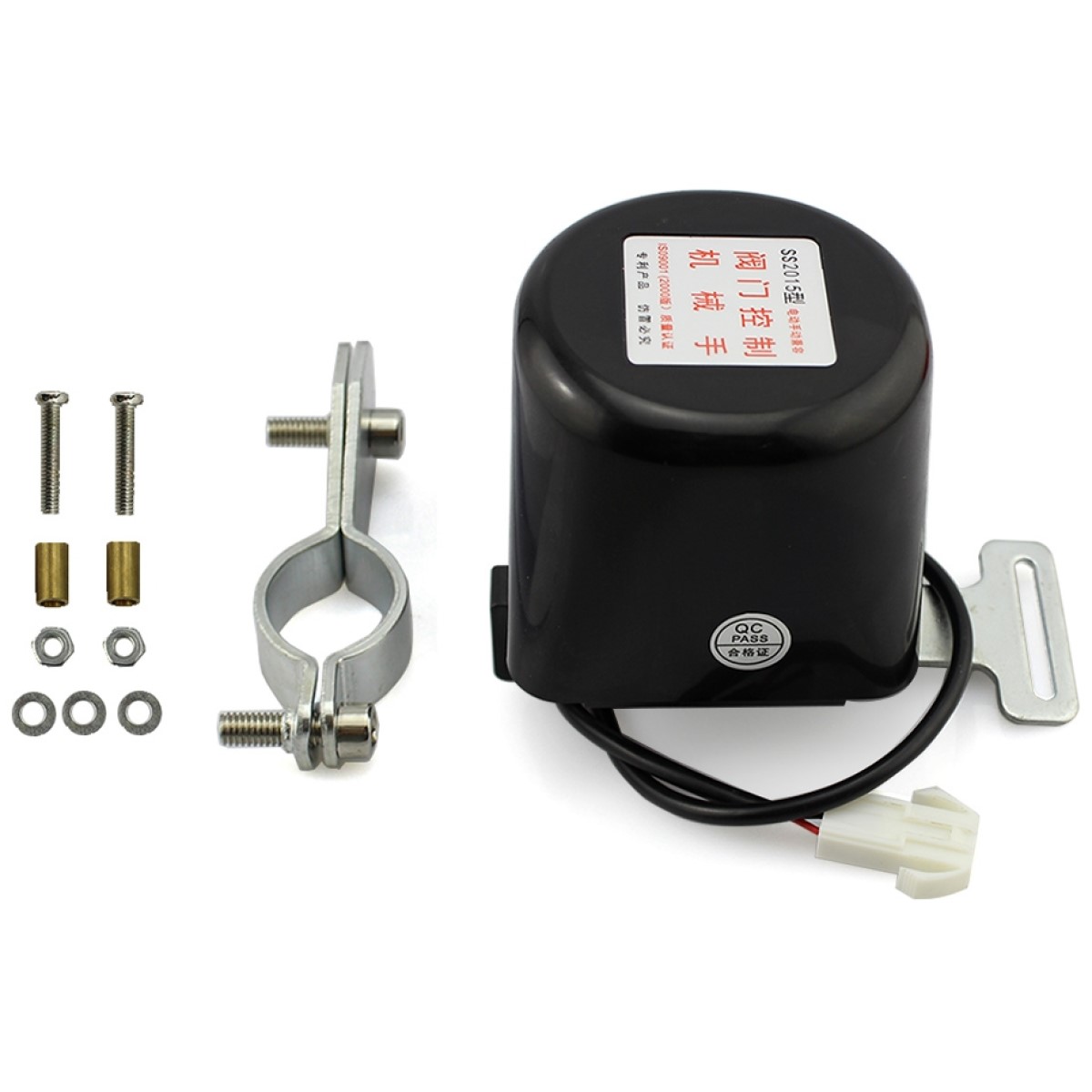

El paquete incluye:
Video Demostrativo
Funciona bien, deja de avanzar solo cuando llega al limite de giro.

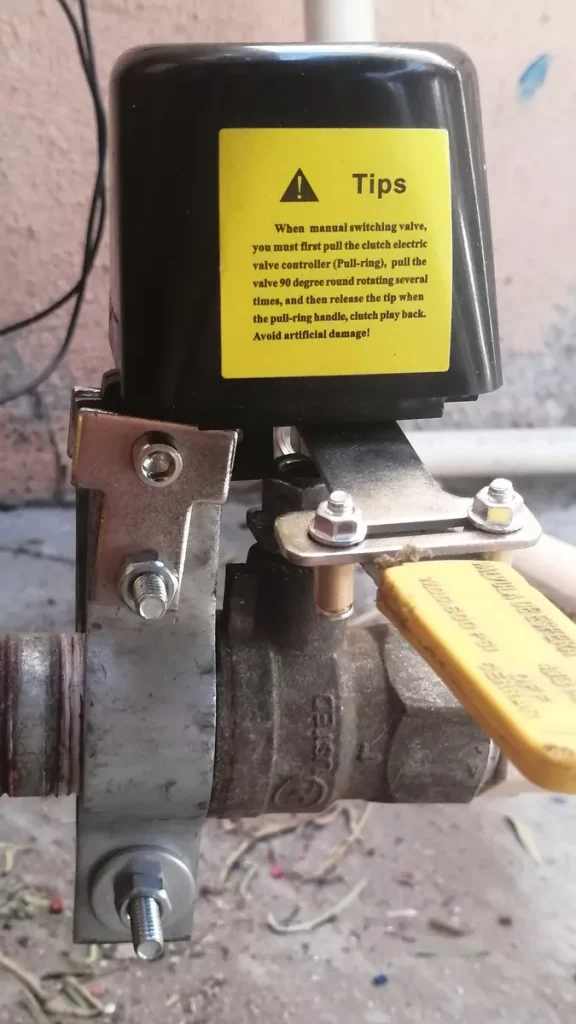

Esta super bien este manipulador. No se bien cuanto dure, apenas llevo unos días con el, pero hasta ahorita muy bien. La verdad lo más complicado para mi en sí fue montarlo, que quedara bien seguro y bien alineado. Les comparto mi programa y una sencilla guía de cómo lo implementé. Demo: https://youtu. Be/fxemd51homo. Guía: https://github. Com/wbison3/accionador-manipulador-electrico-valvula-bola-8-16v
Mmm no es tan fácil de instalar.
