Caudalímetro 937-O820

$ 75.00 $ 60.00
¡Oferta!

Voltaje de Alimentación

4.5 – 24 V

Corriente:

15 mA @ 5 V

Trabajo Caudal

 0.11 – 2.32 litros / minuto

Temperatura de trabajo

-10 – 65 ° C
Presión máxima

 175 PSI

Pulsos por litro

1010

Nozzle: 2mm

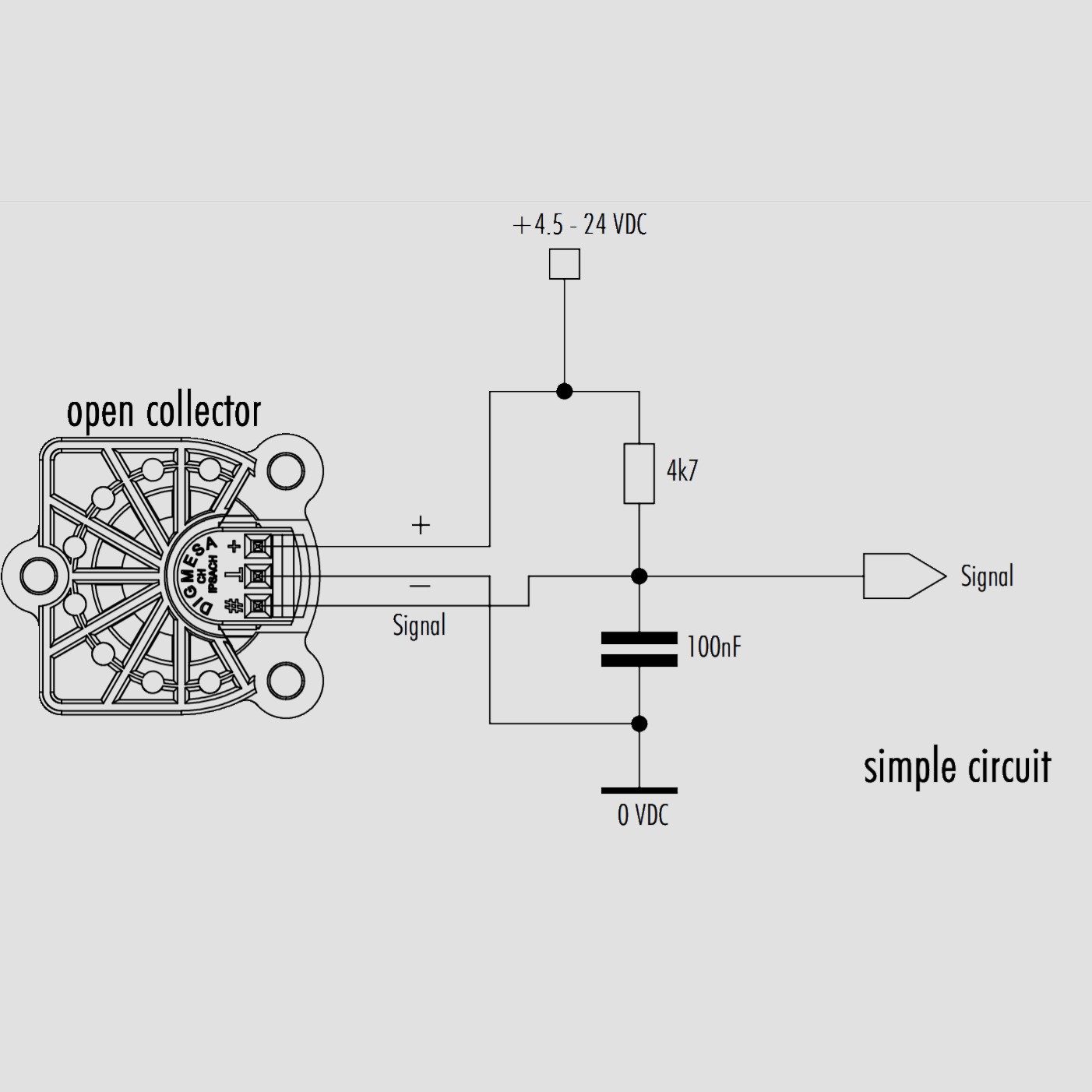

Conexiones

  • Negro : Gnd
  • Amarillo: Salida
  • Rojo: Vcc

Hay existencias

SKU: 937-O820 Categoría:
  • Descripción
  • Información adicional
  • Valoraciones (0)

Descripción



El 937-O820 es un sensor de flujo de construcción sólida  el cual esta constituido por un cuerpo de plástico, un rotor de agua, y un sensor magnético. El diseño y el funcionamiento de este tipo de sensor es simple. Utiliza un sensor con aspas o álabes  para medir la cantidad de líquido que se ha movido a través de él. El molino de viento tiene un pequeño imán atado y hay un sensor magnético de efecto Hall en el otro lado del tubo que registra cada vuelta del molino de viento, esto genera impulsos de salida a una velocidad proporcional a la velocidad de flujo. La flecha indica la dirección del flujo. Es decir, que el sentido en que pasa el agua  debe ser de izquierda a derecha.

Al contar los pulsos de la salida del sensor, puede seguir fácilmente el movimiento del fluido: Por cada litro el sensor registra aproximadamente 1010 pulsos. Tenga en cuenta que esto no es un sensor de precisión, y la frecuencia del pulso varía un poco dependiendo de la velocidad de flujo, la presión del fluido y la orientación del sensor. Se necesitará una cuidadosa calibración si se requiere más que un 2.5% de precisión. Sin embargo, es un producto muy bueno en tareas básicas.

Este sensor es  ideal para su uso en sistemas de conservación de agua, tanques de almacenamiento, aplicaciones domésticas de reciclaje de agua, sistemas de riego y mucho más. La salida se puede conectar fácilmente a un microcontrolador para el control de consumo de agua y el cálculo de la cantidad de agua que queda en un tanque etc.

Links:

Ejemplo para medir flujo de agua en una LCD conArduino (ingles).

El paquete incluye:

Un sensor de flujo 937-O820

Hay que tener cuidado de no exponer el sensor a golpes fuertes o utilizarlo para medir líquidos corrosivos este sensor esta mas enfocado a la medición de líquidos como agua a una temperatura menor de 65°C . Para su montaje el sensor debe estar preferentemente  perpendicular al suelo con un  ángulo de inclinación de menos de 5 grados.

 Nota: el color del producto puede variar

Información adicional

Peso 50 g

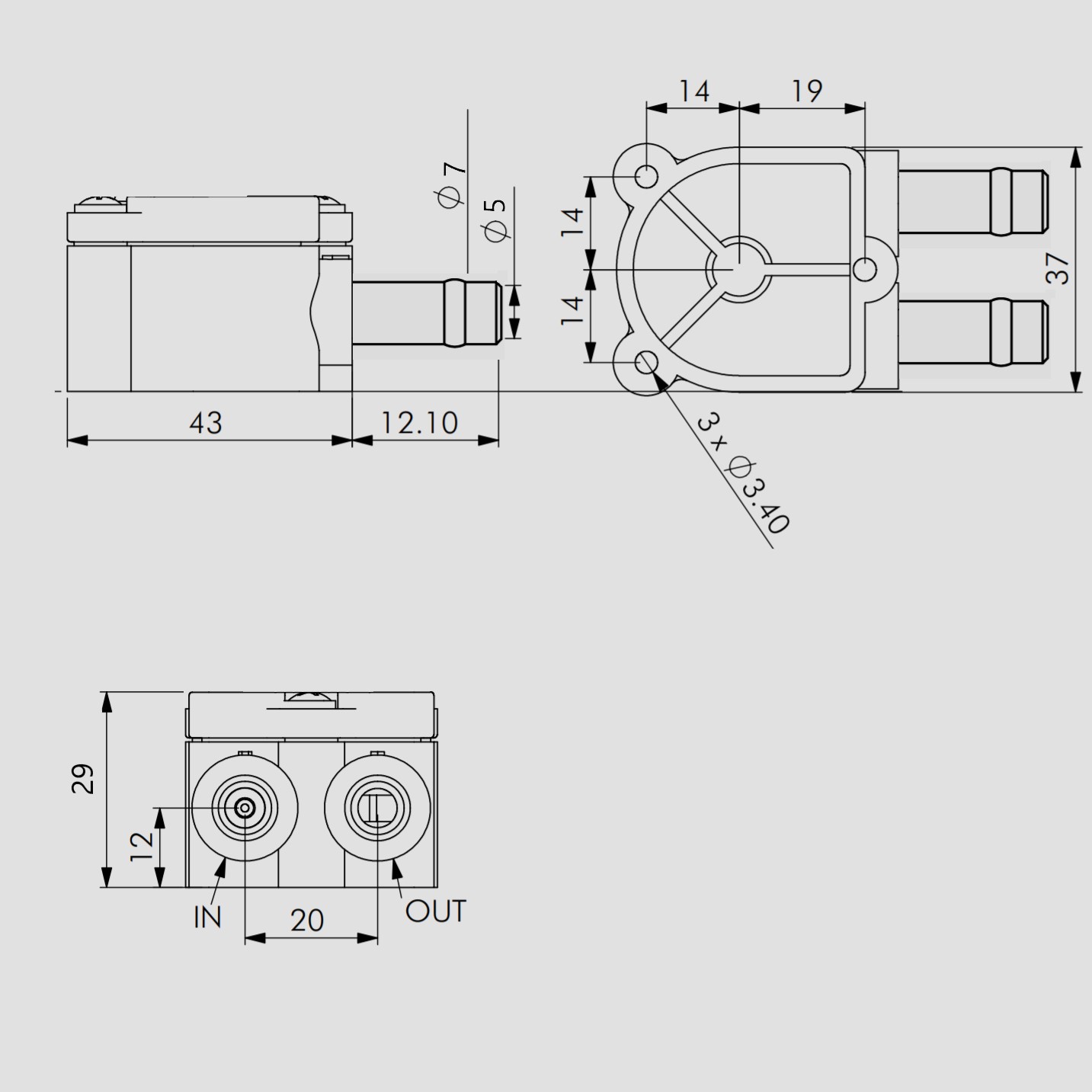

Dimensiones 55 × 37 × 29 mm
