¡Oferta!

ENC400P-5V Encoder Incremental 400ppr NPN

$ 399.99

  • Voltaje de operación

5 – 24VCD

  • Resolución

400 PPR

  • Canales

A y B

  • Flecha

6 X 13 mm

  • Frecuencia max.

20KHz

  • Dimensiones

35 X 38 mm

  • Conexiones
  • Rojo: Vcc
  • Negro: 0V
  • Verde: Canal A
  • Blanco: Canal B
  • Shield: Gnd

Ver imagen de colores

Hay existencias

SKU: ENC400P-5V Categorías: ,

Descripción

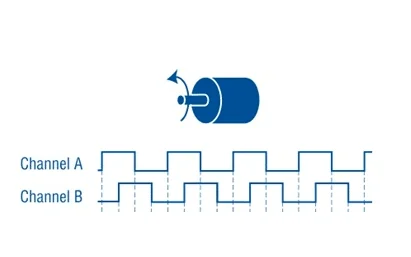

El ENC400P-5V es un encoder incremental digital , tiene dos salidas  A y B las cuales generan pulsos cuadrados las las cuales están defasadas entre si 90° . Su resolución es de 400 de pulsos por vuelta o PPR ( Pulse Per Revolution en ingles ) . El siguiente diagrama muestra cómo las fases A y B se relacionan entre sí cuando hacemos girar al encoder  en sentido horario o antihorario.

canal A y BCada vez que canal A pasa de 1 a 0, leemos canal B de esta forma nos daremos cuenta que cuando se gira en sentido horario el canal B es siempre 1 en cambio cuando giramos en sentido antihorario canal B es 0. Al conectar las dos salidas a un microcontrolador se puede determinar la dirección de la vuelta y contar el numero de pulsos para saber el recorrido que ha dado el encoder.

Podemos ver que el ENC400P-5V tiene muchas de ventajas como ser de uso industrial lo que le da protección ante la humedad y el polvo, así como poder aguantar una velocidad de rotación de hasta 5000 revoluciones por minuto  asi como ser totalmente compatible con la mayoría de microcontroladores comerciales como lo son Arduino, PIC, AVR, COP, DSP, STM32, etc.



Las salidas del ENC400P-5V  son NPN de de colector abierto por lo que requieren de resistencias de pull-up por lo que puede conectarse directamente a PLC Mitsubishi, al ser una salida NPN de colector abierto si el encoder no esta conectado al dispositivo llámese PLC o microcontrolador con sus respectivas resistencias, al tratar de ver la señal en un osciloscopio no se vera ninguna señal.

El encoder es utilizado en la medición de la velocidad, ángulo de aceleración, posicionamiento o longitud de diversos procesos, como lo son guillotinas, medición de longitud como ruedas medidoras, elaboración de robots, etc.

Por su pequeño tamaño, su peso ligero y fácil montaje es utilizado en un sin fin de aplicaciones.

El paquete incluye

Un encoder incremental ENC400P-5V.



En caso de tener duda favor de revisar la sección de imagenes para ver lo referente a la disposición del cableado segun el color o a las dimensiones fisicas.
