Descripción

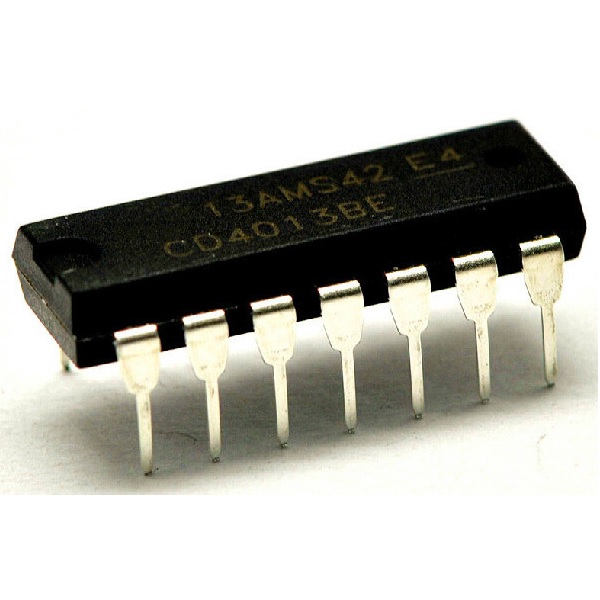

Circuito Integrado CMOS de 2 Flip-Flop tipo D, este tipo de CI tiene la ventaja de ser compatible con voltajes de 3V – 15V , por lo que puede trabajar perfectamente como sustituto de otros Flip-Flop D que operan con niveles TTL , e incluso puede con niveles de 3V con los cuales trabajan muchos circuitos como los alimentados con baterías.

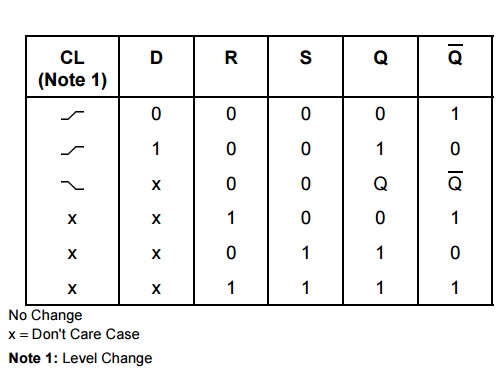

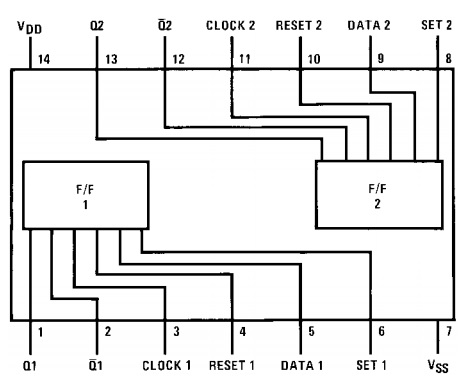

El diagrama del CD4013BE y su tabla de verdad se muestran a continuación,
Las primeras letras o prefijos que contienen los circuitos integrados llegan a referirse solo al fabricante de tal forma que para Circuitos hechos por Fairchild o de TEXAS INSTUMENT llegan a tener el prefijo CD????XX, MOTOROLA tiene la nomenclatura MC1????XX, mientras que PHILIPS tiene HEF????XX, por lo que para buscar el CI que deseamos muchas veces podemos guiarnos solamente por los números por poner un ejemplo, en el caso del CI CD4081BE , HEF4081BP y MC14081B donde el numero 4081 nos esta indicando que es una compuerta AND cuadruple de 2 entradas.
Para mas información consulte la hoja de especificaciones del chip en la pagina web del fabricante.
