Control nivel de agua 30A

$ 399.99

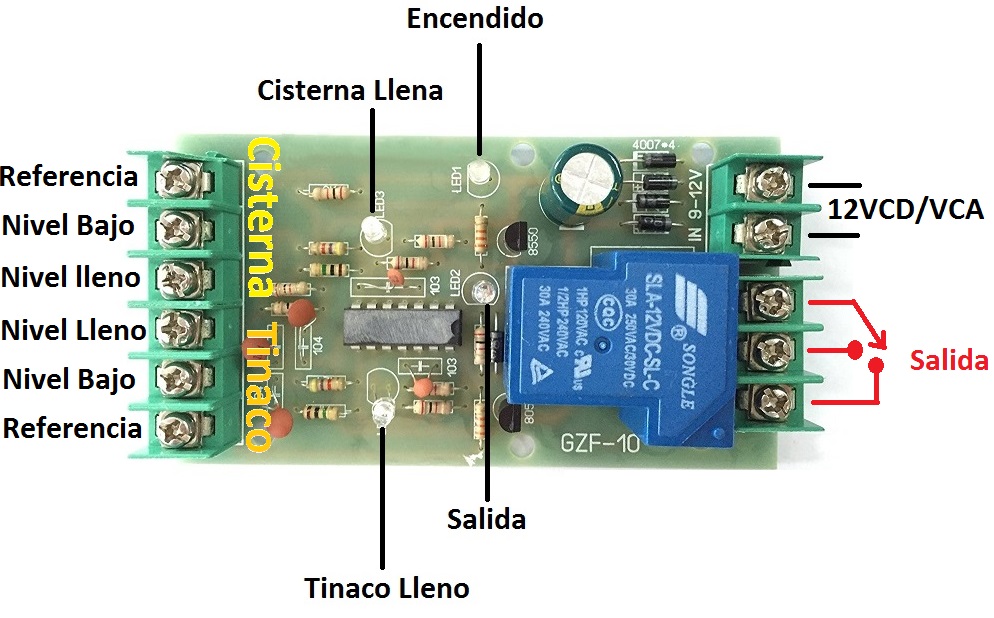

  • Voltaje de Alimentación

12 VCA/VCD

  • Salida
  • Relay  0 – 250V @ 30A

1Hp @ 120vac

  • Indicadores luminosos
  • Power
  • Cisterna  llena
  • Tinaco lleno

Salida

  • Temperatura de trabajo

-10°C ~ 50°C

  • Humedad de trabajo

85% RH max

Solo quedan 27 disponibles

SKU: GZF-10 Categoría:
  • Descripción
  • Información adicional
  • Valoraciones (0)

Descripción

Si bien es cierto que contamos con diversos controles de nivel de agua, el GZF-10 no es otro control igual, pues tiene características que lo hacen especialmente útil en aplicaciones mas concretas, como lo son el llenado de un tinaco o pileta pero con la supervisión del deposito de donde se saca el agua como lo puede ser una cisterna o un pozo, el cual la mayoría de controles que se comercializan no tienen.

La supervisión del deposito que se esta drenando es muy importante ya que si nuestra bomba esta activa y no hay agua en el deposito esta se terminara quemando , por lo que la importancia de esta característica queda comprobada.

Otra característica sobresaliente es el que su salida soporta hasta una corriente de 30A@240VAC o un motor de hasta 1Hp@120VAC o 2Hp@240VAC lo cual en otros controles había la necesidad de un relevador de mas potencia para adaptarle un motor.

EL GZF-10 basa su funcionamiento en la detección de la fuente de agua (Cisterna, pozo, etc) para inhibir la salida relay en caso de no haber agua en el origen. Es de tamaño pequeño y cableado simple ademas de tener bajo consumo de energia. No requiere comprar sondas o sensores de agua forzosamente,  pues se puede utilizar alambre o cable que se encuentra comúnmente en el hogar, solo bastará pelar el cable de 3 a 5cm para que pueda inducir la señal al circuito, aunque es mas recomendable para evitar corrosión utilizar sonda de acero inoxidable o los sensores de nivel que comercializamos.

El control puede operar tanto en sensado de origen o sin sensado de origen.



Operación

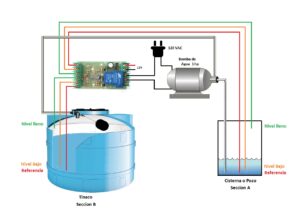

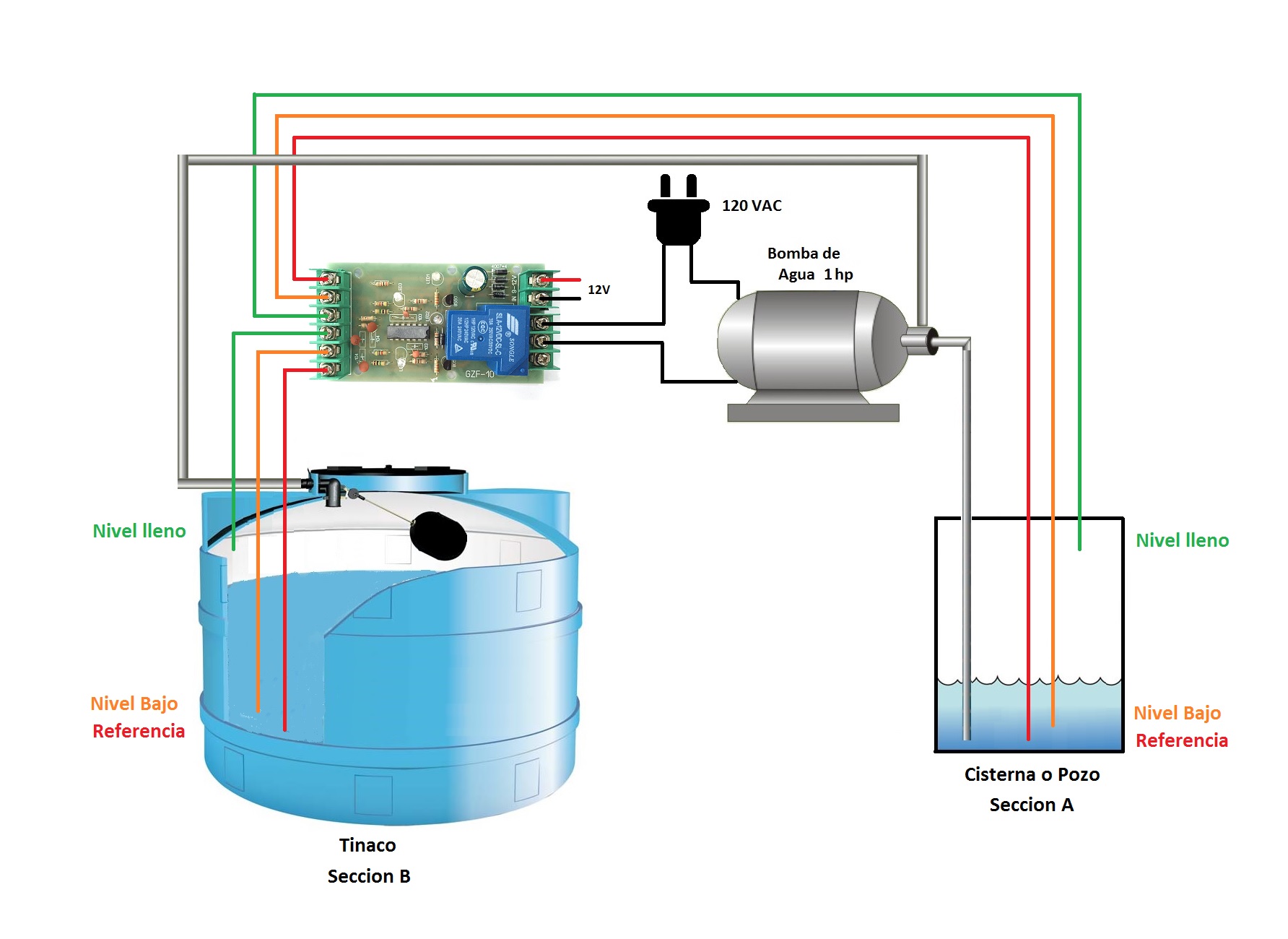

Control de llenado de tinaco o piscina con detección de suministro de origen (pozo, cisterna, etc)

El cableado deber de hacerse conforme a la imagen que se muestra a continuación.

Al suministrar energía al control, se checa el estado del suministro u origen (sección A) en caso de estar en nivel bajo el control espera hasta que el agua toque el sensor nivel lleno. Una vez que la cisterna esta en nivel lleno se checará el nivel del deposito destino o tinaco(sección B), si esta en nivel bajo el relay se activará y se detendrá hasta que el agua haya tocado el sensor de nivel lleno si en el proceso de llenado el agua llegará al sensor nivel bajo únicamente entonces la salida se apagará y solo se activará nuevamente hasta que la cisterna este en nivel lleno.

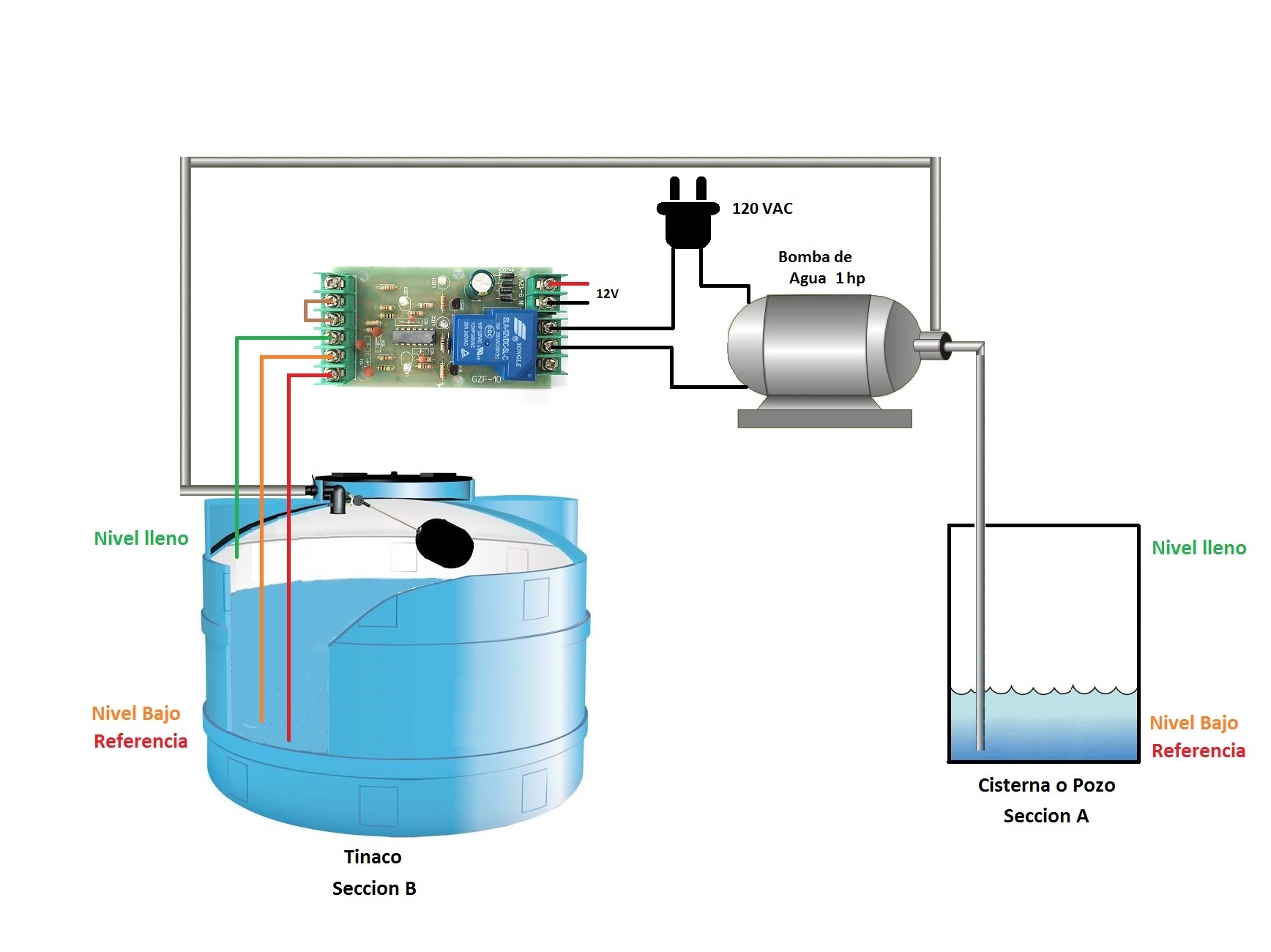

Control de llenado de tinaco o piscina sin detección de suministro de origen (pozo, cisterna, etc)

Los bornes nivel lleno y nivel bajo del origen o cisterna (sección A) deben de estar puenteados

Al suministrar energía al control, se checa el estado del tinaco o deposito (sección B) si esta en nivel bajo se activara el relay de salida y una vez que el agua toque el sensor nivel lleno la salida se apagara y asi sucesivamente mientras este conectado el control.

Pero el llenado de tanques de agua no es la unica aplicación en la que es usado, este control tiene una amplia gama de aplicaciones como Hidroponía, agua salada y dulce, jardinería, acuarios, estanques, lavadoras, etc.

El paquete incluye:

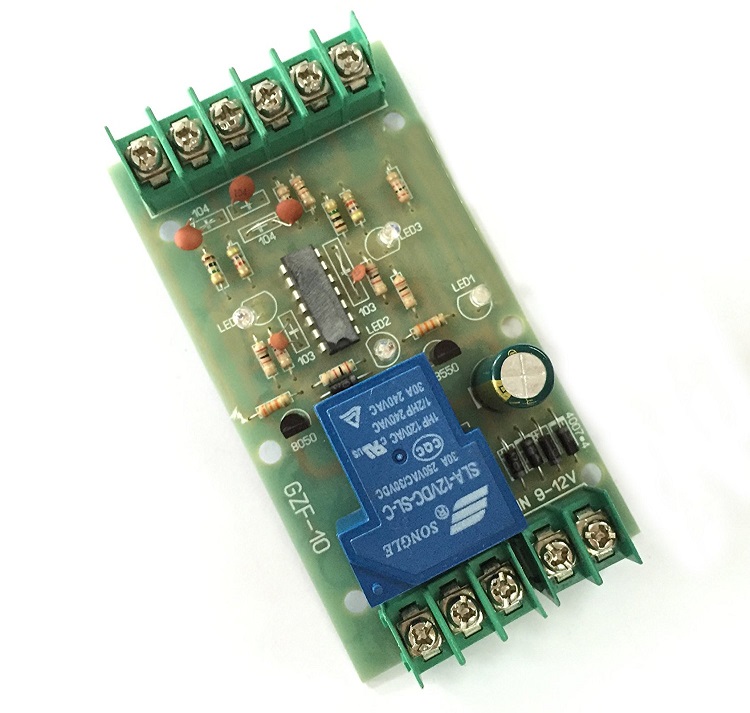

Un control de nivel de agua GZF-10



Las sondas de prueba no están incluidas, estan pueden ser  cables  o sensores de nivel.

Información adicional

Peso 110 g
Dimensiones 55 x 10 x 22 mm
