kit Sensor Encoder 100ppr

$ 129.99 $ 105.00
¡Oferta!
  •  Voltaje de alimentación

 5 – 3.3 VCD

  • Voltaje de Salida Digital

5 – 3.3 VCD

  • Salida

2 Salida digitales para cuadratura

  • Resolución del ranurado

100ppr

  • Dimensiones

32 X 14 cm

Conexiones

Amarillo – Canal D2

Azul – Canala D1

Rojo – Vcc

Negro – Gnd



Solo quedan 27 disponibles

SKU: SENSOR-ENC-100PPR Categoría:
  • Descripción
  • Valoraciones (0)

Descripción

Si deseas conocer diversas variables de un motor como lo es la velocidad, la posición, o la cantidad de desplazamiento,si bien nuestro disco encoder de 20ppr te puede ser útil, hay veces que necesitamos mayor resolución es por ello que ponemos a tu disposición el kit sensor encoder 100ppr el cual ademas de todas las características antes mencionadas, cuenta con un disco metálico de 100ppr de resolución y con un sensor fotoeléctrico de cuadratura para encoder el cual puede conectarse directamente a entradas de pull-ups de Arduino, PIC AVR DSP, Raspberry.

El kit Sensor Encoder 100ppr como mencionamos cuenta con un ranurado de 100ppr con corte láser y con él puedes utilizar una gran cantidad de lectores para obtener dichas variables. Con pequeñas adaptaciones lo puedes utilizar con varios de nuestros motores como nuestro motorreductor.



Es especialmente útil en el equipamiento de tu robot rastrero , de obstaculos o sumo pues permite contabilizar el numero de revoluciones que cada rueda ha hecho. Funciona detectando pequeñas muescas en un disco ranurado acoplado al motor , al estar el disco ranurado entre el receptor y el transmisor del sensor infrarrojo provoca una serie de interrupciones entre el haz de luz  que viaja de un extremo a otro, para la medir la cantidad de interrupciones de la luz infrarroja detectada y saber no solo hasta cuanto ha recorrido sino tambien la velocidad con la que lo ha hecho y el sentido de giro del mismo.

El módulo cuenta con dos salida digitales D1 y D2 (Azul y Amarillo respectivamente ) las cuales pueden ser conectadas a tu microcontrolador preferido, dos orificios de montaje  que le permite fijarse facilmente al chasis.

El modo de funcionamiento . Las salidas digitales estan defasadas 90° una de la otra de tal forma que cuando la salida D1 esta activa primero es un sentido pero cuando la salida D2 es primera el sentido de giro ha cambiado.

Es compatible con algunos sistemas de desplazamiento de impresoras HP.

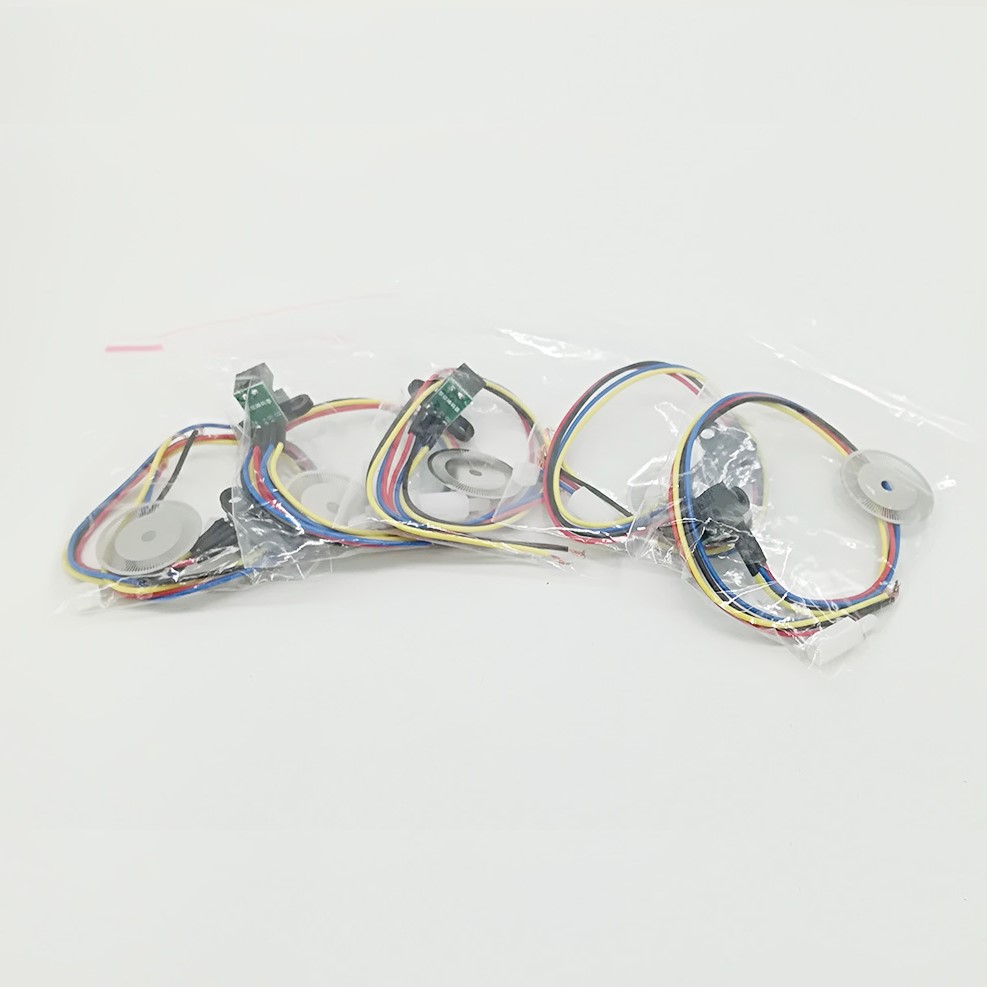

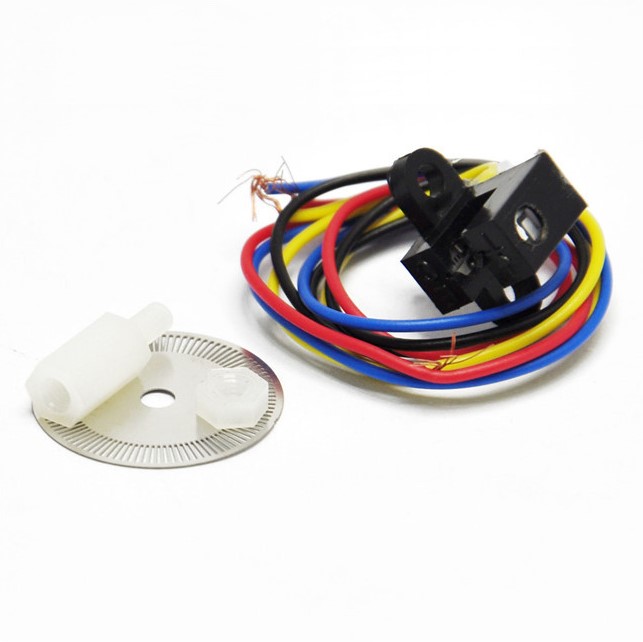

El paquete incluye:



Un sensor fotoeléctrico de cuadratura para encoder.
 Un disco ranurado metálico de 100ppr.
 Un spacer con tuerca.
