Descripción
El DSO138 es un osciloscopio digital de bajo costo que se ha pensado más para un uso didáctico sin embargo es utilizado en ambientes comerciales y es un recurso útil para mecánicos, electricistas, estudiantes de electrónica entre otros muchos.
El DSO138 es el compañero perfecto para tu caja de herramientas. Para principiantes es un buen inicio ya que no es tan complejo como un osciloscopio profesional. Si bien no es un osciloscopio terriblemente veloz la mayoría de aplicaciones en electrónica analógica están bien cubiertas con él en un solo canal.
El DSO138 esta basado en el procesador ARM Cortex-M3 (STM32F103C8) y utiliza una pantalla de 2.4″ multicolor .
Este osciloscopio puede ser alimentado con un eliminador en un rango de 8V – 12V . una vez que lo tiene funcionando el osciloscopio cuenta con una tasa de muestreo de hasta 1Msps con una resolución de 12 bits, y un voltaje de entrada máximo de 50Vpp con una sonda de 1X si utiliza una sonda de 10X el valor se incrementa hasta 500Vpp.

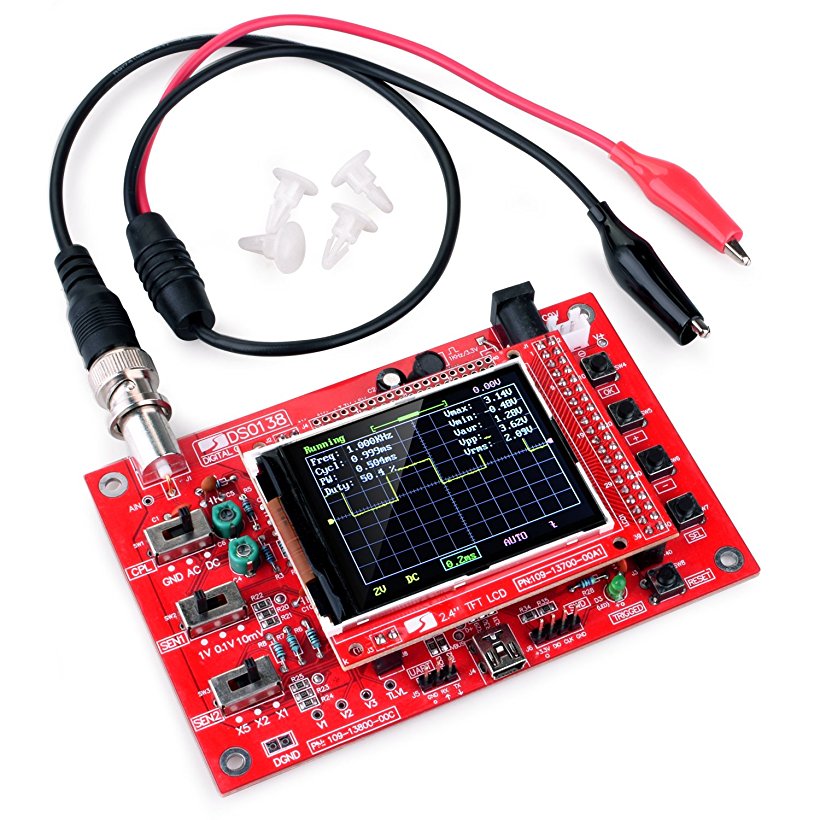

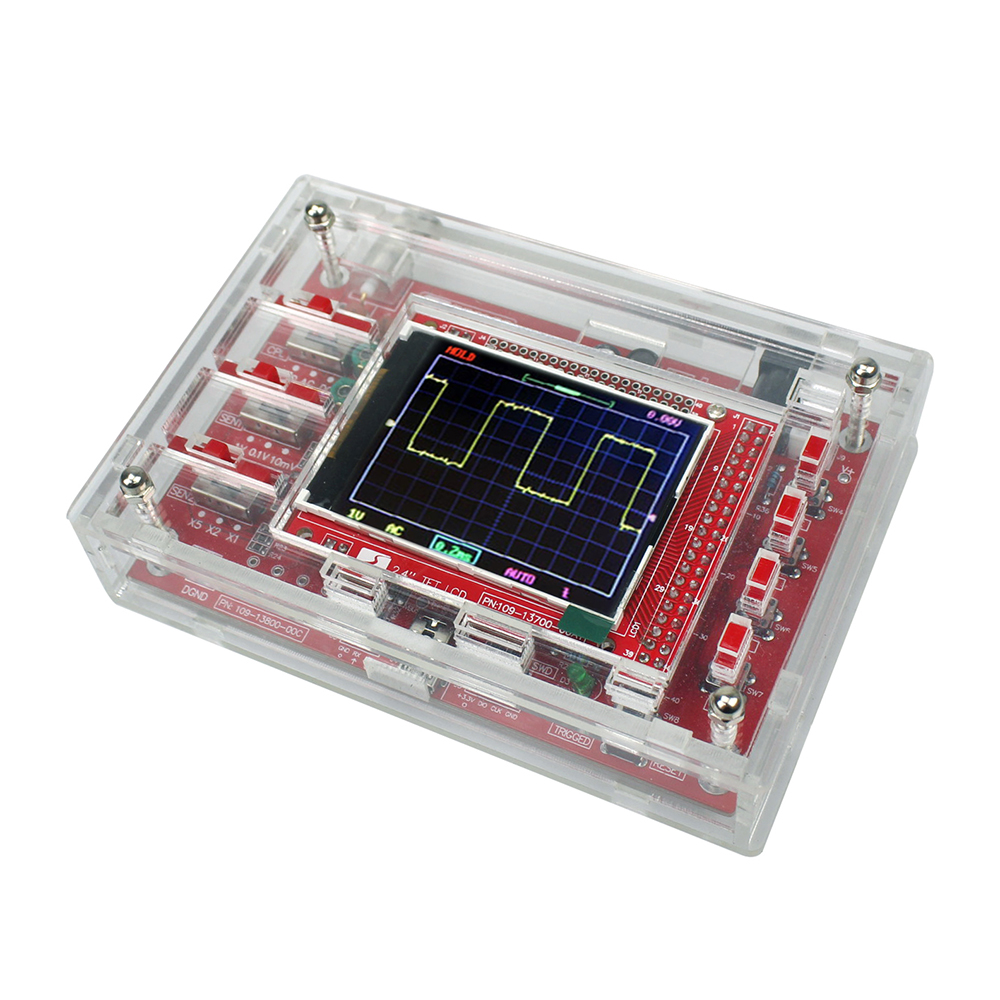

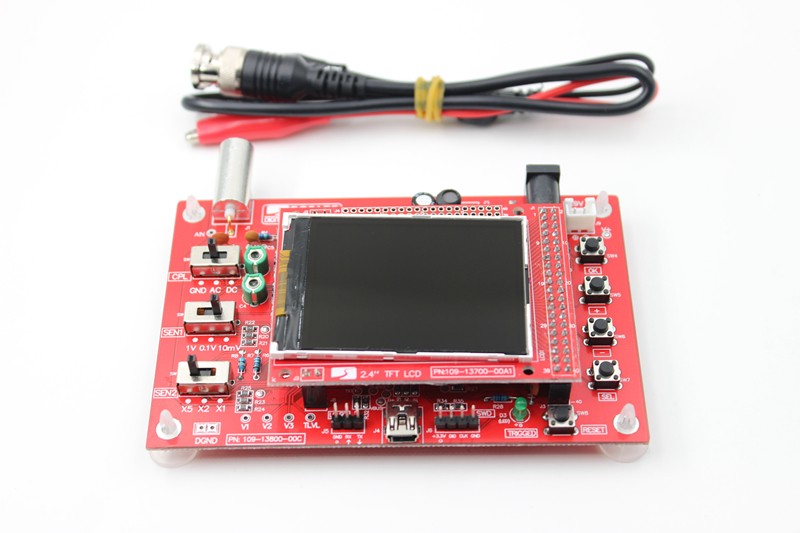

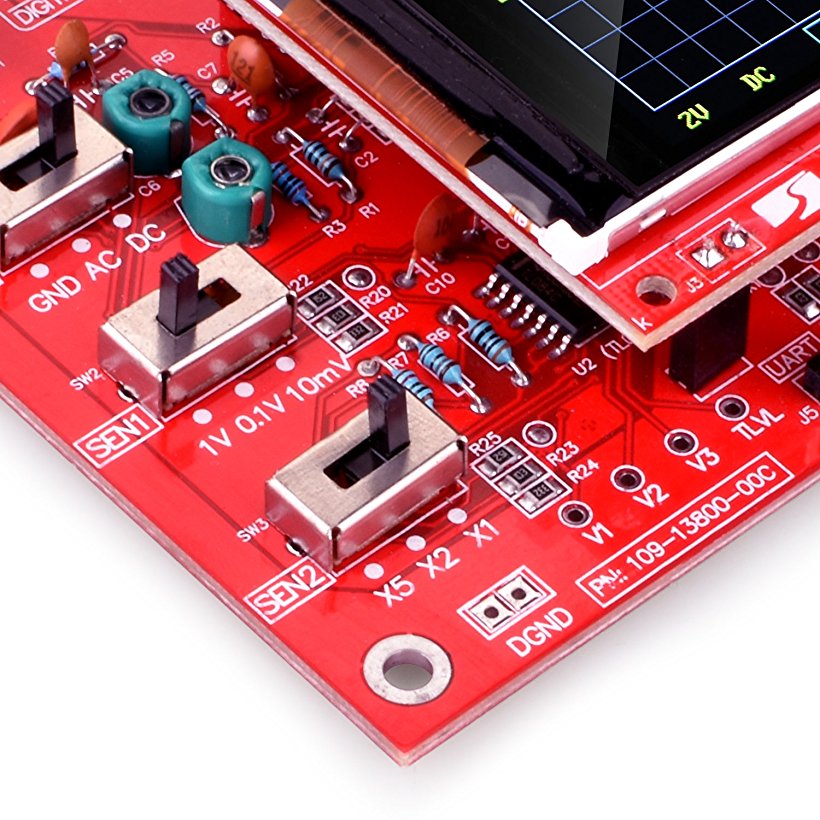

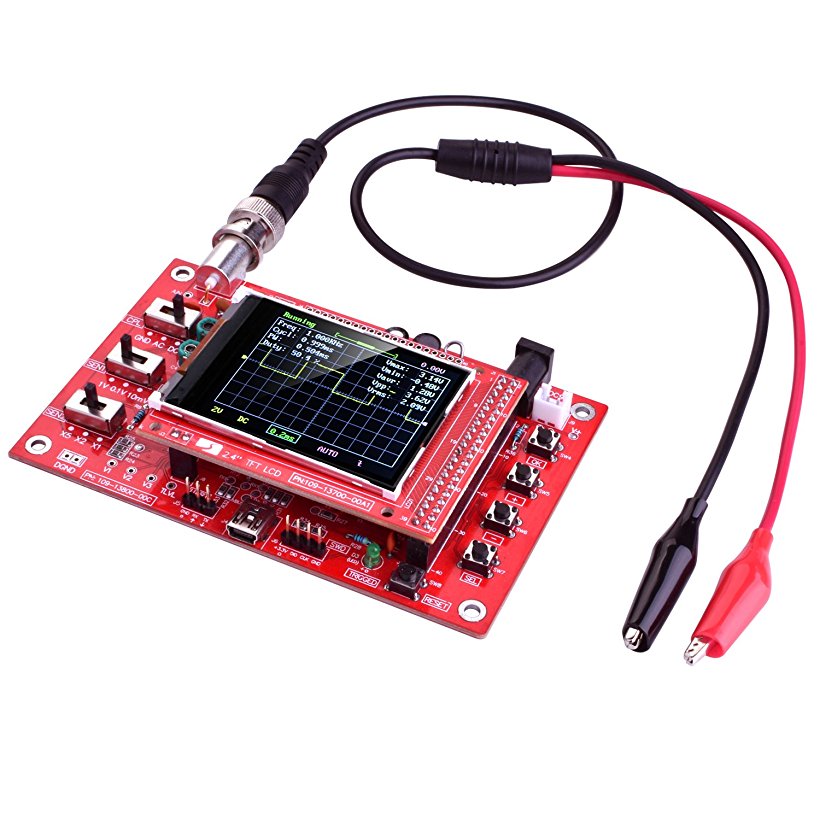

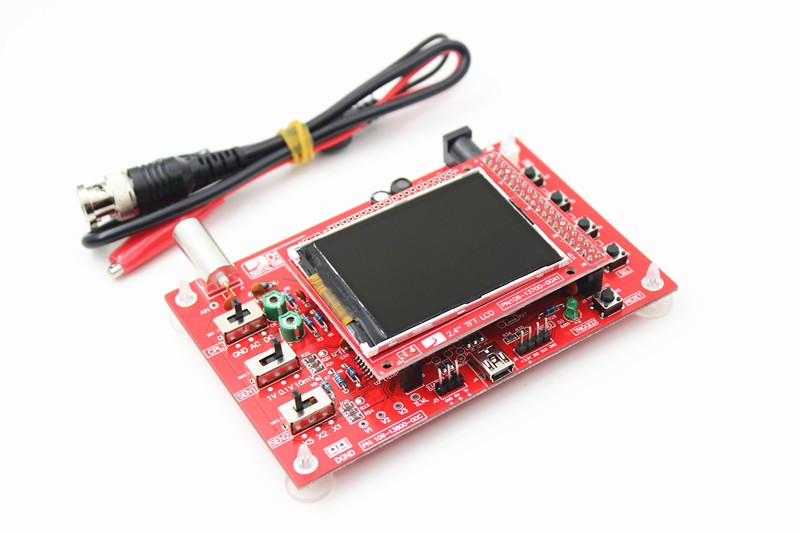

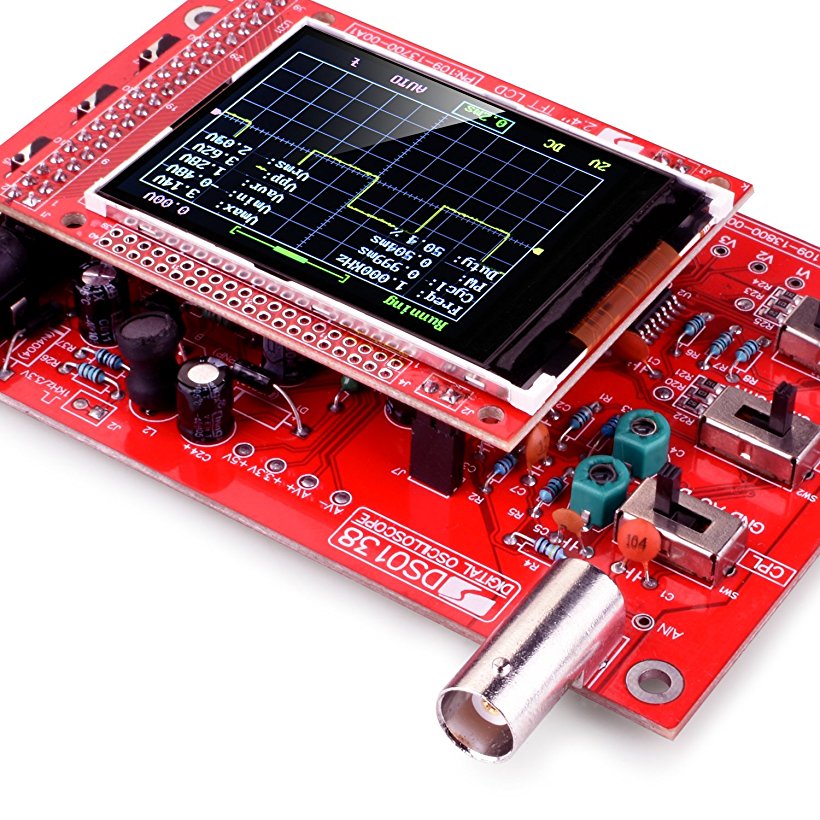

El osciloscopio esta conformado por un PCB el cual tiene montado una LCD con todos los componentes SMD soldados para usted. Para darle mayor protección le recomendamos utilizar la carcasa de plástico para este osciloscopio.
Para mayor información consulte el manual y el esquemático de este osciloscopio.
El kit contiene:
Video Demo
