¡Oferta!

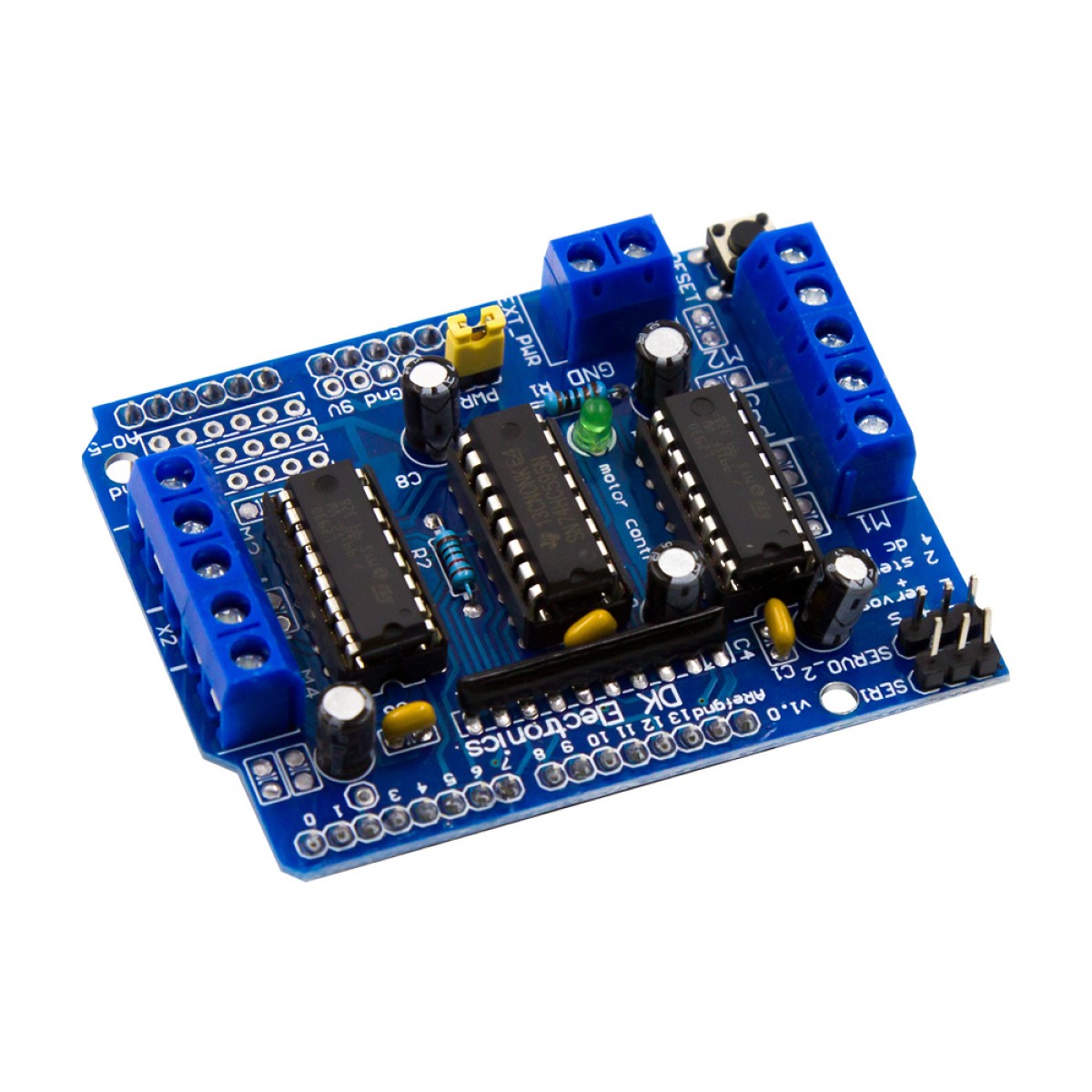

Shield L293D 4 Canales

$ 105.00 $ 65.00



Voltaje de Alimentación de Motores
4.5V - 24V

Corriente de Motores
hasta 600mA

Cantidad de Motores Soportados
4 Motores de CD
2 Motores a pasos
2 Servomotores

Jumper para alimentación externa

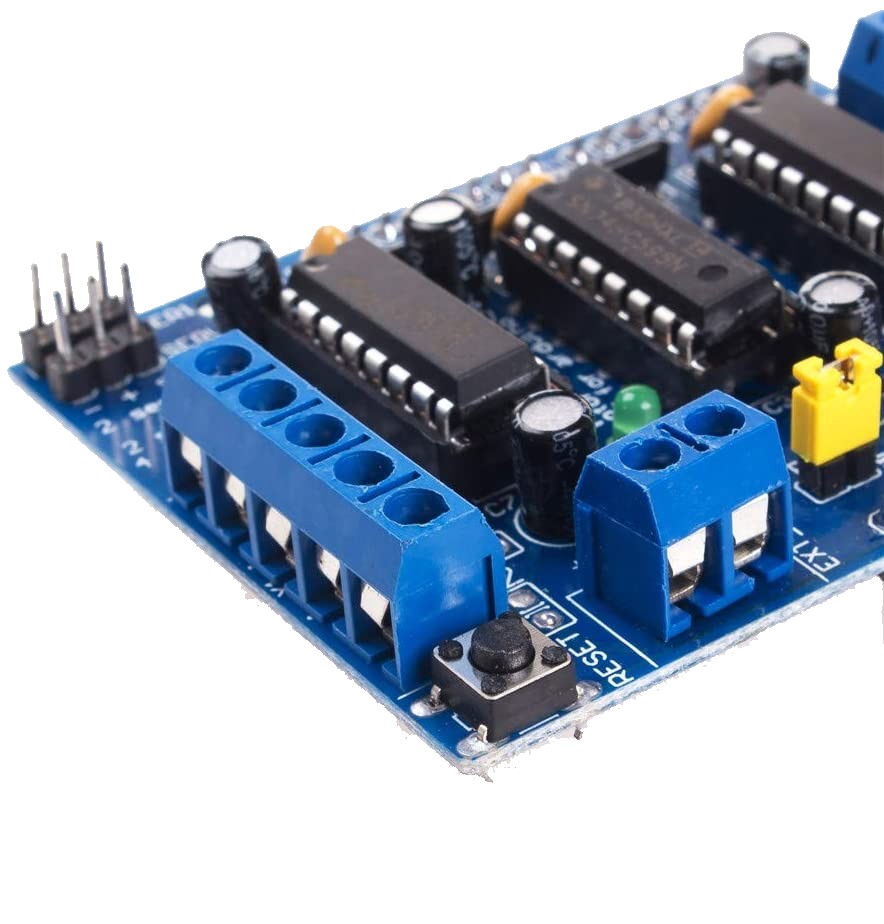

Boton de Reset
LED indicador Alimentación.



Hay existencias

SKU: SHIELD-L293D Categoría:

Descripción

Cuando nos vemos en la tarea de fabricar un robot de sumo, carreras, seguidor de linea, es seguro que necesitamos aprender a controlar una variedad de motores eléctricos,  como motores de CD, motores paso a paso o servomotores.

Una de las formas mas fáciles y económicas para controlar motores es por medio de nuestro Shield L293D de 4 Canales. Es un excelente módulo para motores con muchas funciones perfecto para proyectos de robots y maquinas CNC.

El Shield L293D de 4 canales puede controlar:

1.- Hasta 4 motores de CD con una selección de velocidad de 8 bits.

2.- 2 motores paso a paso unipolares o bipolares, de bobina simple o doble bobina

3.- 2 Servomotores

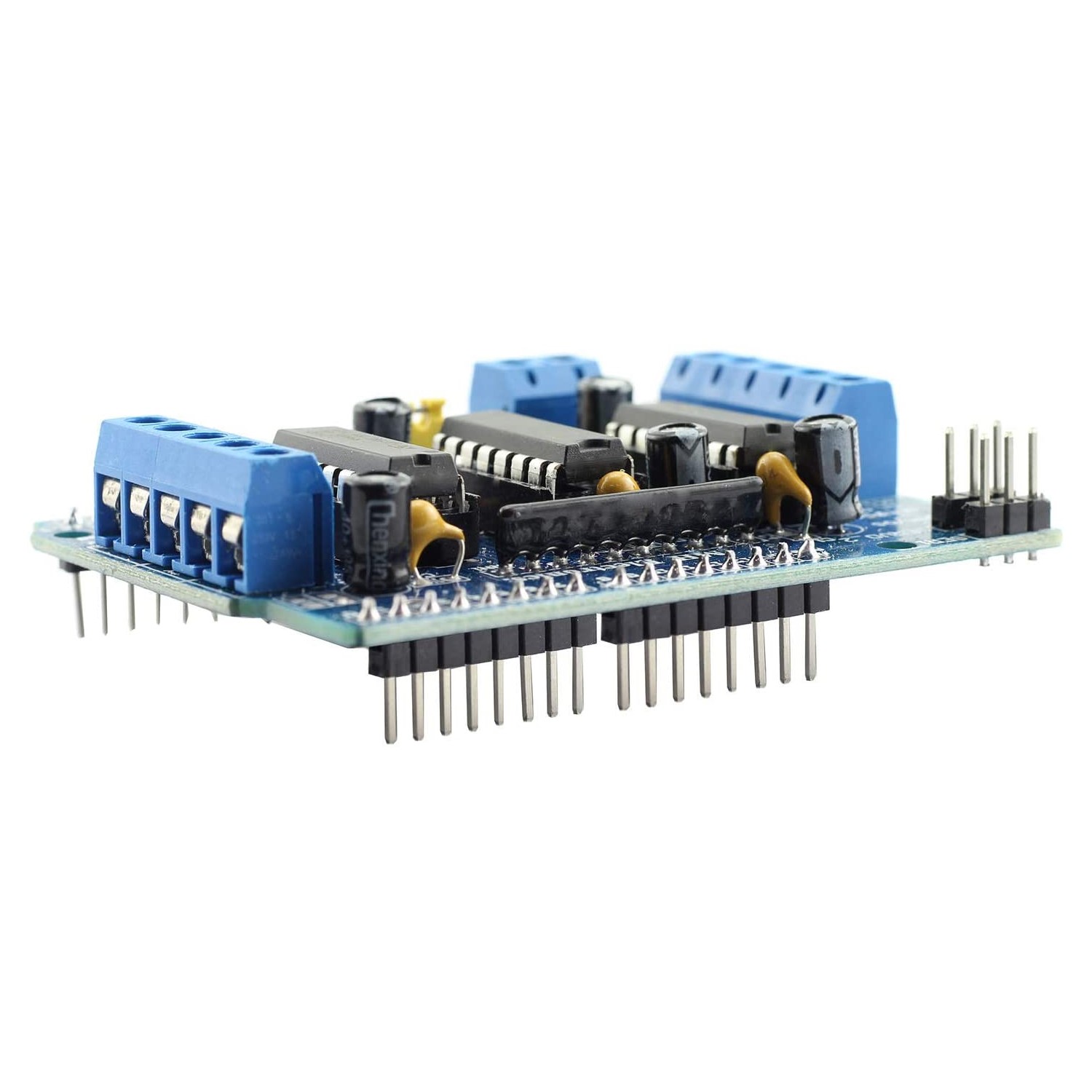

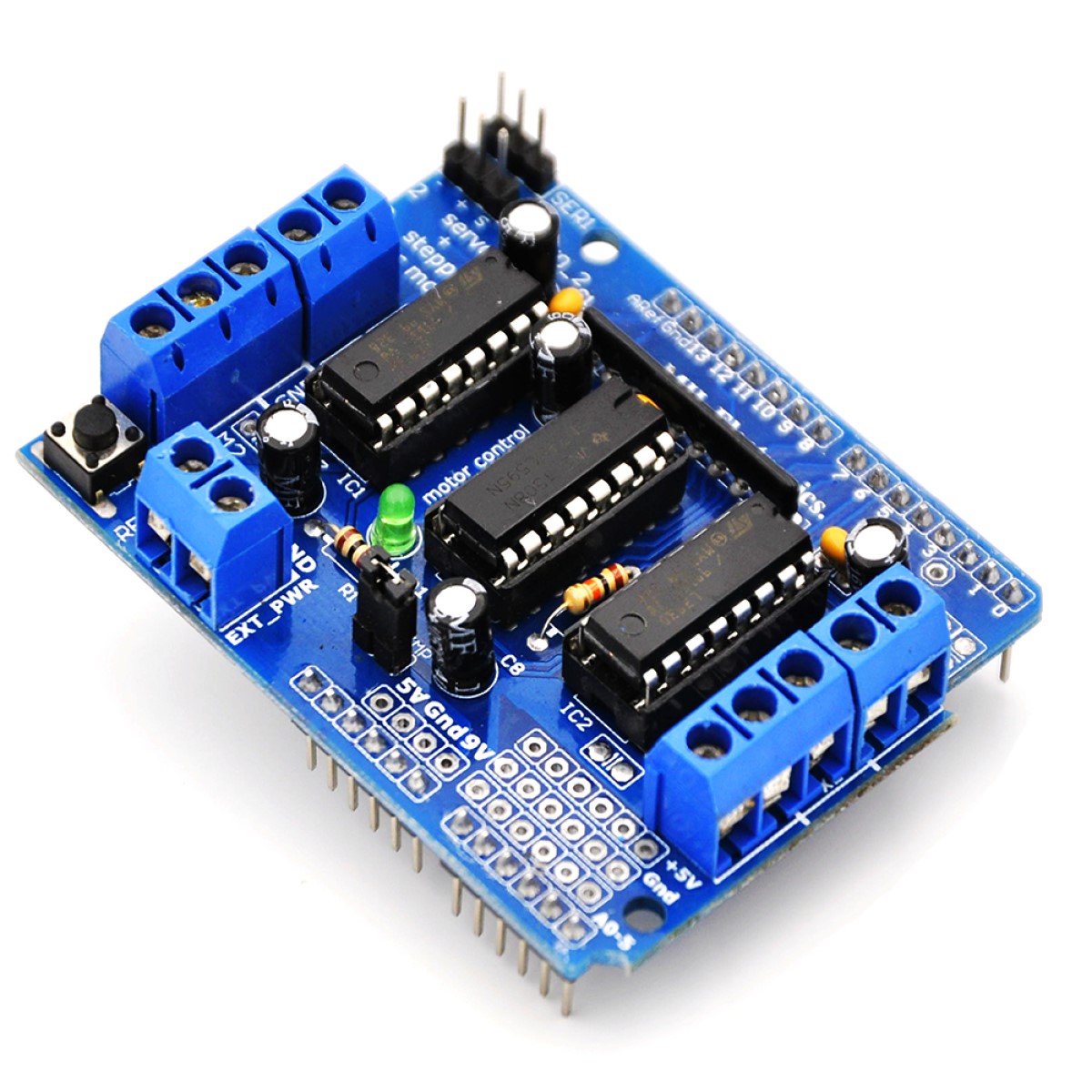

Este Escudo Arduino esta constituido por dos chips L293D, lo que significa que puede impulsar individualmente hasta 4 motores de CD de hasta 600mA,  lo que lo hace ideal para construir plataformas de robot de cuatro ruedas, tambien cuenta con un chip 74HC595 que ayuda a extender 3 pines a 8 pines de tu arduino para controlar la dirección de los motores ademas de que el L293D esta conectado directamente a las salidas PWM del Arduino.

La alimentación para los motores se puede suministrar desde el conector DC Jack de la tarjeta Arduino (normalmente 9V) o desde el bloque de terminales de tornillo marcado como EXT-PWR. Es importante tomar en cuenta que si se esta alimentando desde el bloque de terminales EXT_PWR , debe quitar el puente PWR o podría dañar el escudo y la placa Arduino.

Links de interes:

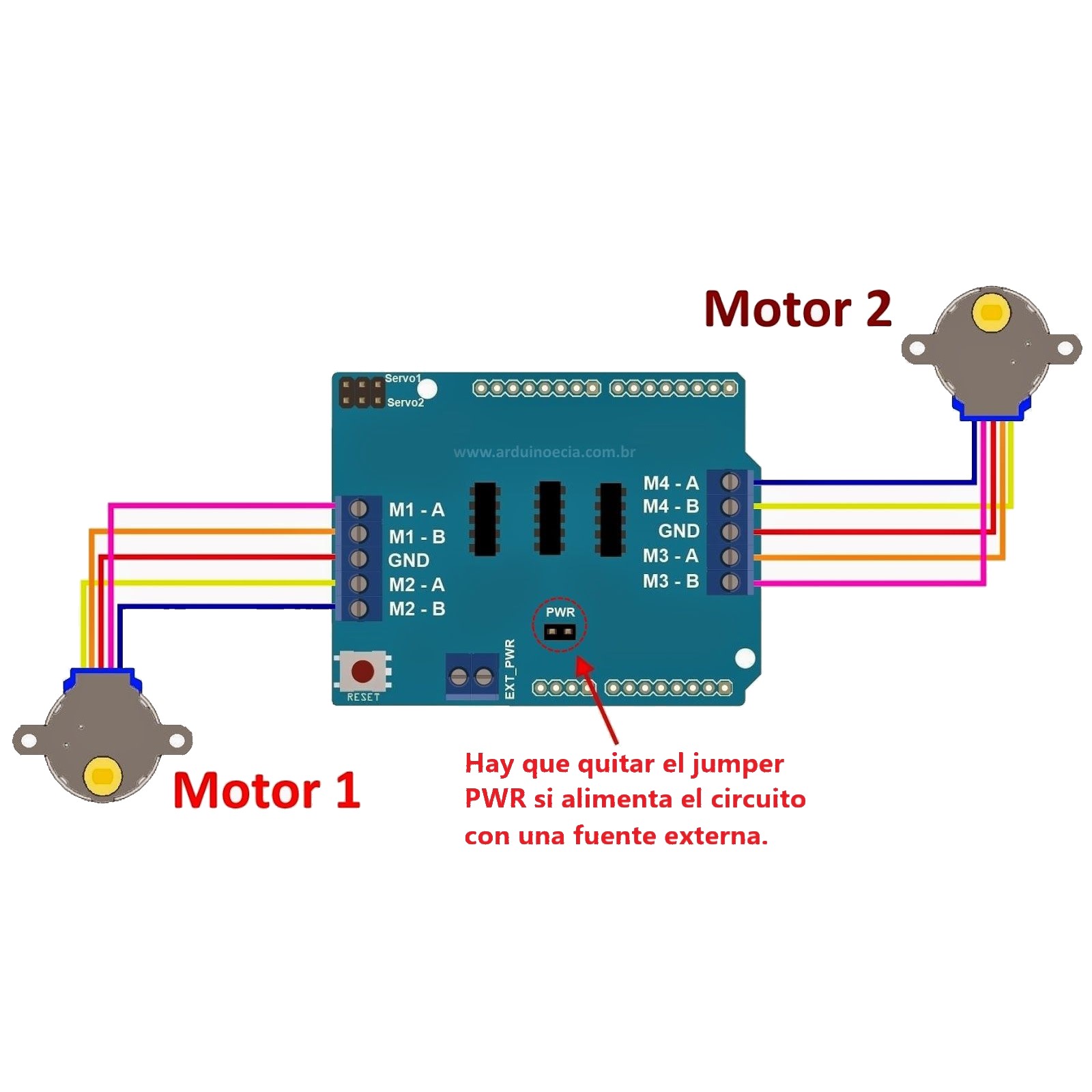

Ejemplo motor a pasos

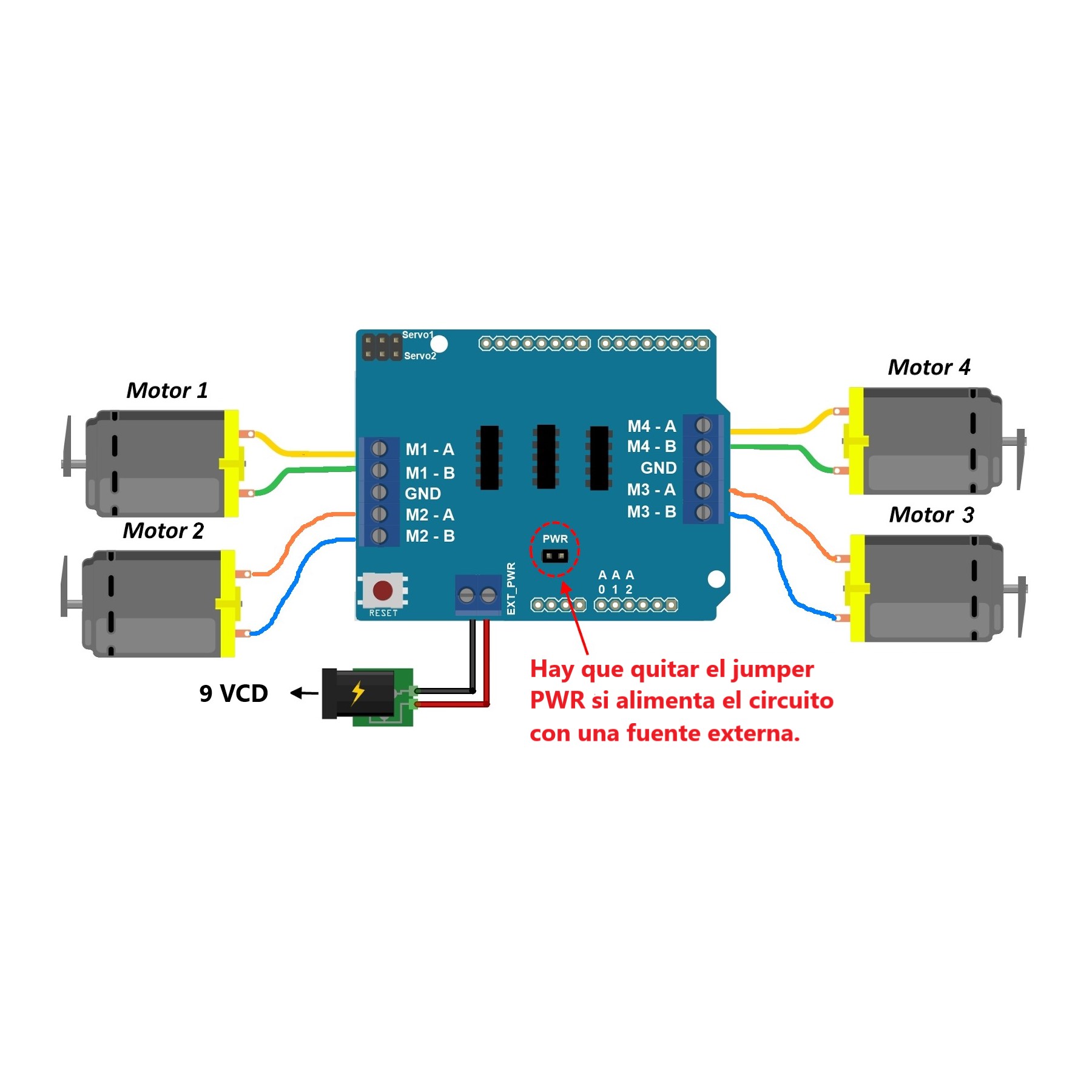

Ejemplo 4 motores de CD

El paquete incluye:

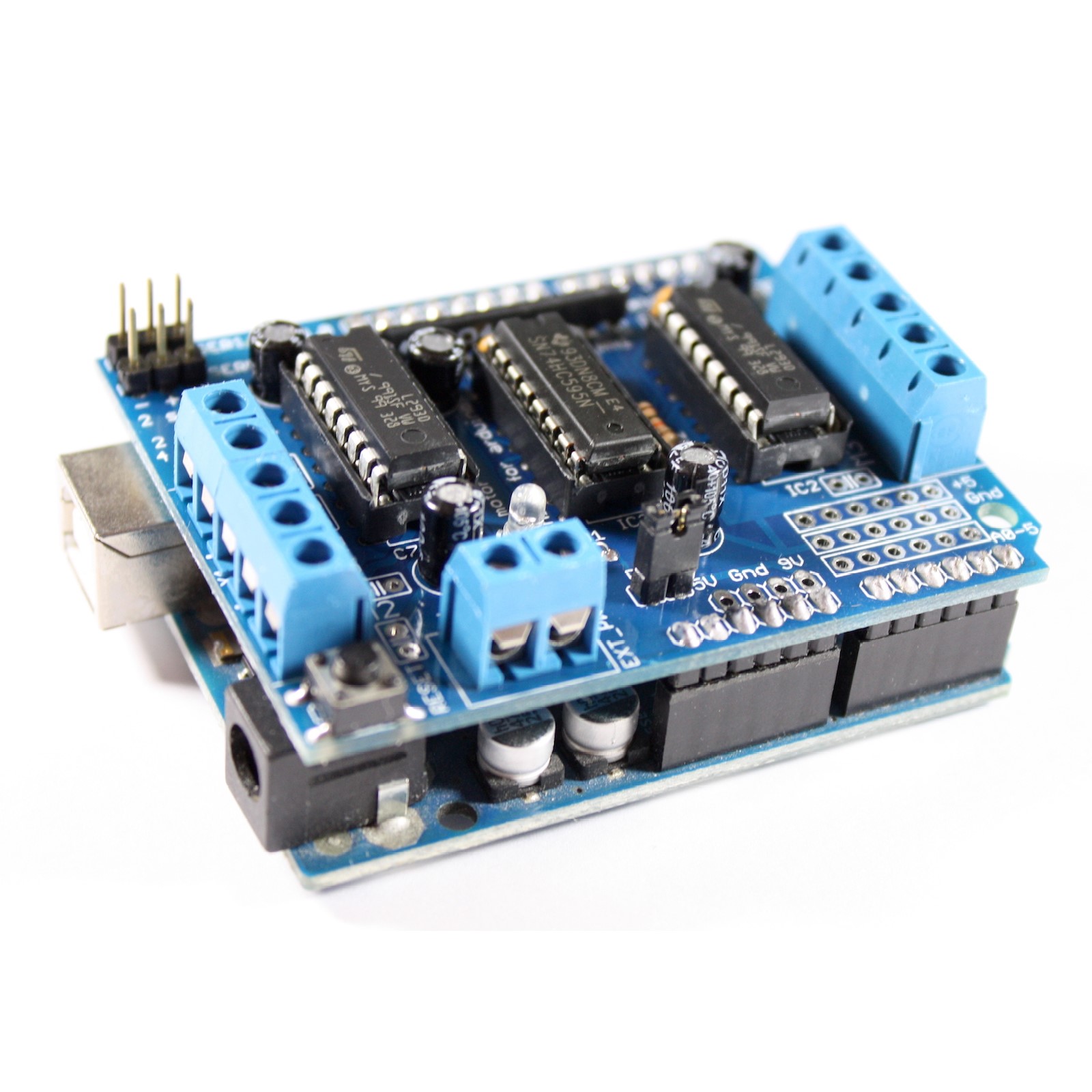

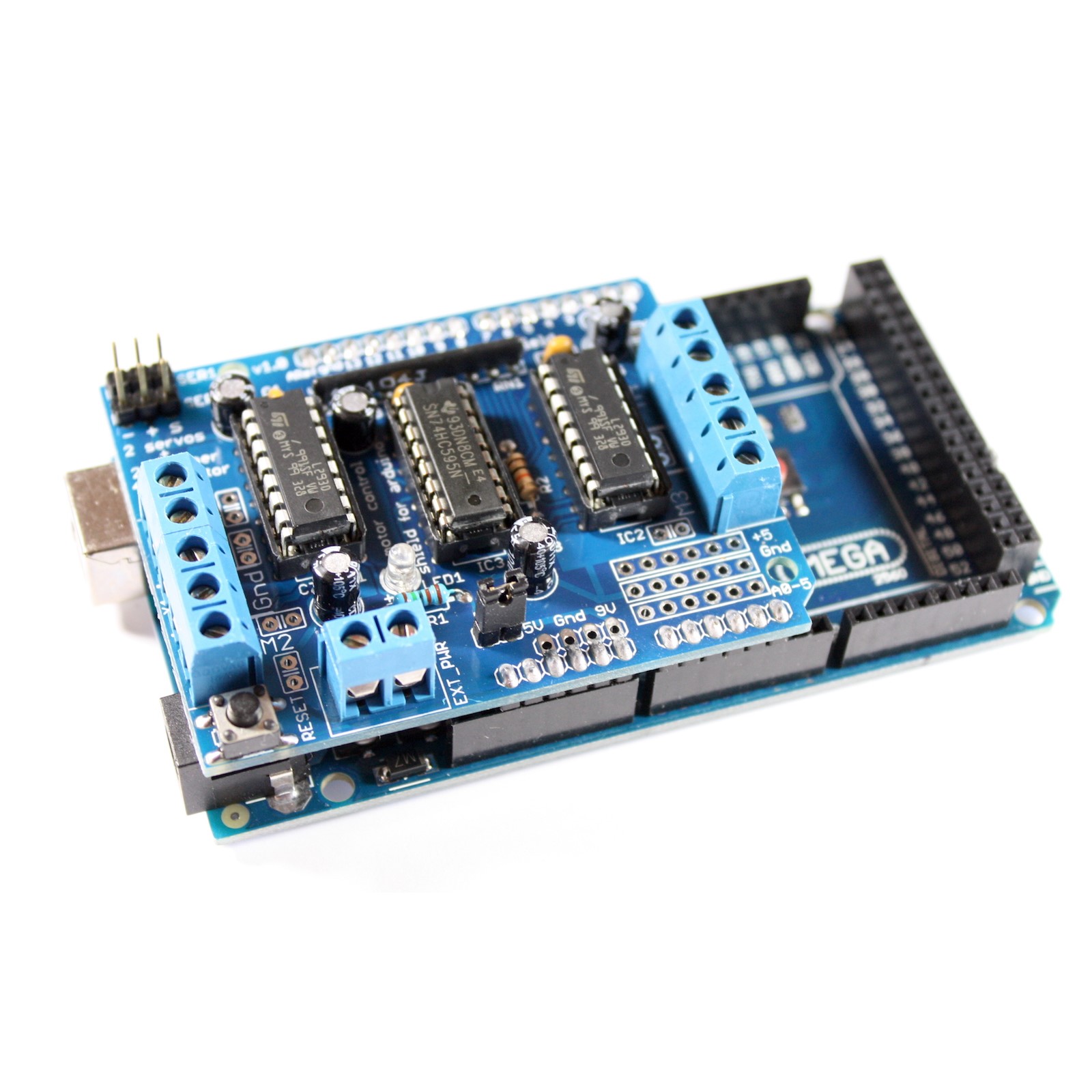

Un Modulo Shield L293D compatible con Arduino UNO y MEGA

Información adicional

Dimensiones 68 × 55 × 20 mm
