USB BLASTER

$ 150.00 $ 119.99
¡Oferta!
  • Voltaje de Alimentación

5V via USB

  • Compatibilidad S.O.

Windows XP, 7, 8, 10

  • Funciones Adicionales

Depuración y Analizador Lógico

  • Modos de Descarga

AS, PS y JTAG



Hay existencias

SKU: USB-BLASTER Categoría:
  • Descripción
  • Valoraciones (0)

Descripción

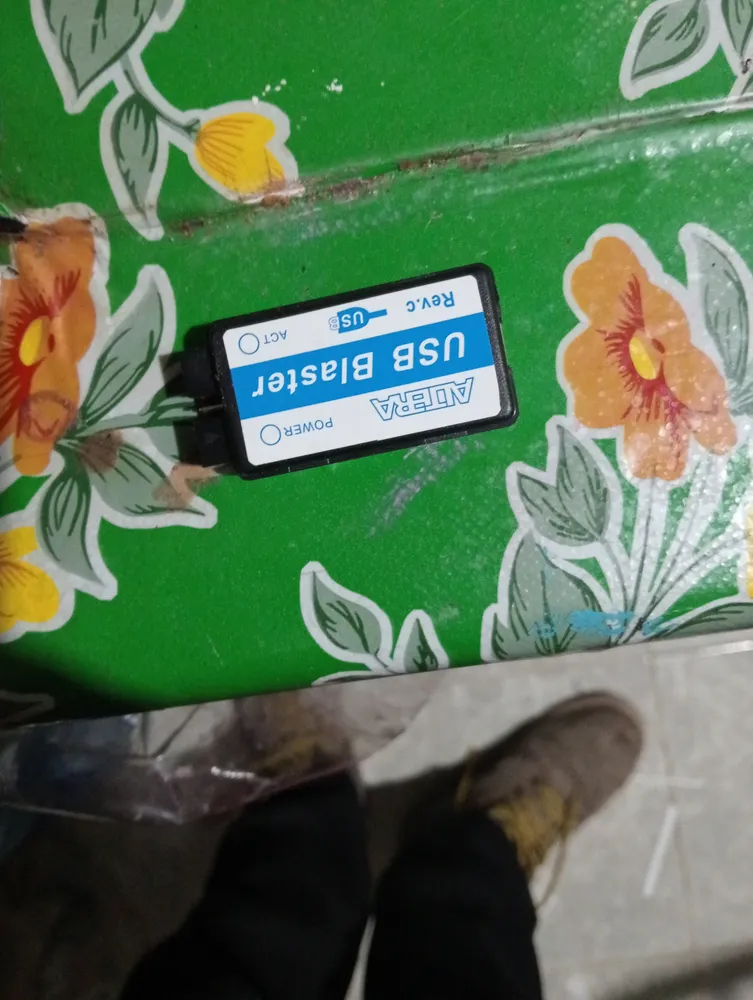

El USB BLASTER es un programador ISP para una amplia gama de dispositivos FPGA y CPLD de Altera, es el sucesor del Byte Blaster siendo hasta 6 veces más rápido.

Es capaz de programar todos los dispositivos programables mediante JTAG de Altera. El USB BLASTER es compatible con las herramientas de desarrollo Quartus de Altera del cual existe una versión lite de libre descarga, siendo útil para la depurar así como analizador lógico.

El USB BLASTER recibe los datos de configuración desde la PC y los traslada al dispositivo que al que se encuentre conectado, ademas puede utilizarse para descargar de forma iterativa datos de configuración a un sistema durante la creación de prototipos o para programar datos en el sistema. Admite tres modos de descarga, AS, PS y JTAG.

Es compatible con los siguientes dispositivos:

  • CPLD

MAX3000, MAX7000(MAX7128SLC84, MAX7128), MAX9000 y MAXII(MAXII240, MAXII570, MAXII270)

  • FPGA

Stratix(EP1S10, EP1S20, EPIS25), Stratix II(EP2S60), Cyclone(EPIC3, EPC6, EPIC12, EPIC20), Cyclone II(EP2C5, EP2C8, EP2C35), ACEX 1K, APEX 20K y FLEX 10K(EPF10K10, EPF0K30).



Dentro de sus principales características tenemos.

1.- Compatible con windows XP, Windows 7, Windows 8 y Windows 10

2.- Dos indicadores de Estado para facilitar la configuración

3.- Admite 3 modos de descarga: AS, PS y JTAG

4.-  La comunicación y depuración son compatibles con núcleos embebidos NIOS II

5.- Compatible con el analizador lógico SignalTap II de Quartus II.

Links

Descarga de Quartus Lite desde pagina web oficial.



El paquete incluye:

Un programador USB BLASTER.
 Un cable JTAG de 10 pines.
 Un cable mini USB.
Tome en cuenta que conectar el programador con el JTAG del circuito a programar no sera suficiente para programar la tarjeta, puesto que se requiere también de una fuente de alimentación para el circuito a programar.

Para a quienes les esta dando problemas el blaster con windows 10 se deben instalar los controladores en modo compatibilidad de windows 7 así como instalar el Quartus en modo compatibilidad windows 7.
