Valvula proporcional 0-5V de1/2″

$ 3,200.00 $ 2,599.99
¡Oferta!
  • Voltaje de alimentación

9 – 24 VCD

  • Voltaje de Control

0 – 5 VCD

  • Corriente

500 mA

  • Presión

3 – 100 psi

  • Modo de funcionamiento

normalmente cerrado

  • Entrada y salida:

1/2 “(diámetro externo)

  • Temperatura Max:

95 ° C

  • Error de Angulo

1.6°

  • Tiempo apertura / Cierre

7 seg. max.

  • Rotación de Actuador

90°

  • Torque Max.

2 N.M

  • Protección

IP67

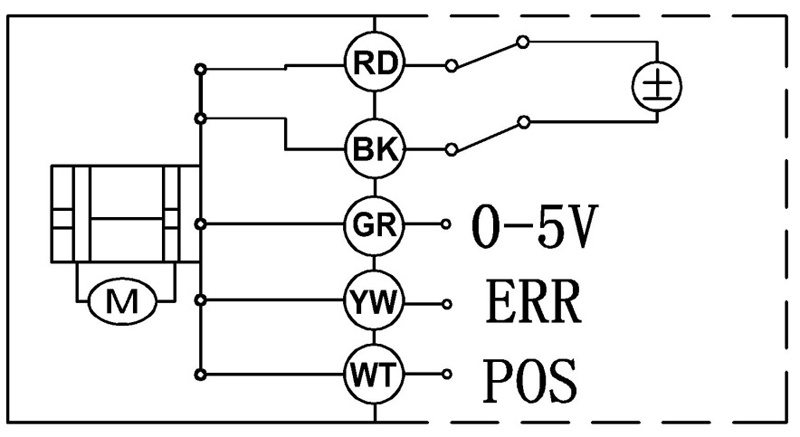

  • Conexión
  • Rojo: (+) 9-24VCD
  • Negro: (-) 9-24VCD
  • Verde: Señal 0-5VCD
  • Amarillo: Error
  • Blanco: Posición



Solo quedan 1 disponibles

SKU: TFA20-M-C Categoría:
  • Descripción
  • Información adicional
  • Valoraciones (0)

Descripción

Una válvula proporcional eléctrica ,  es un dispositivo que puede controlar el paso del caudal que pasa a través de la válvula por medio de una señal de control o retroalimentación. En palabras mas claras, este tipo de válvula abre o cierra el flujo en su interior de acuerdo a la señal que se le mande.

La TFA20-M-C es una válvula proporcional servo controlada, es decir es operada mediante un motor eléctrico. Tiene un voltaje de alimentación de 9 – 24 VCD y una señal de control de 0 – 5 VCD por lo que es compatible con tecnologia TTL como Arduino, microcontroladores PIC, Raspberry asi como PLC y tiene la ventaja que se puede conectar directamente a los dispositivos anteriormente mencionados sin necesidad de un circuito interface, solo se necesita suministrarse el voltaje de alimentación.

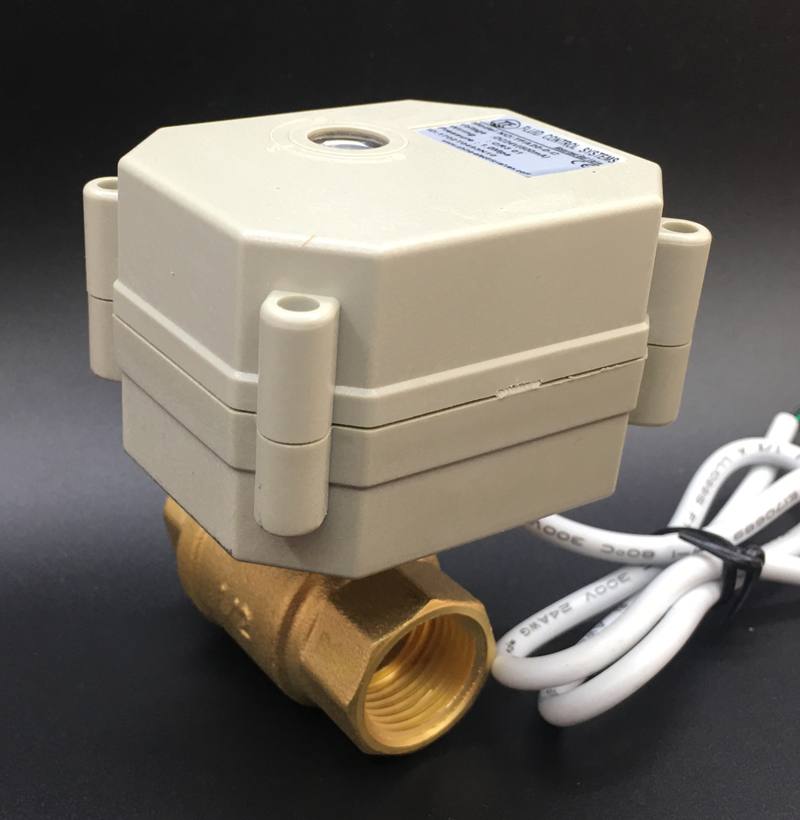

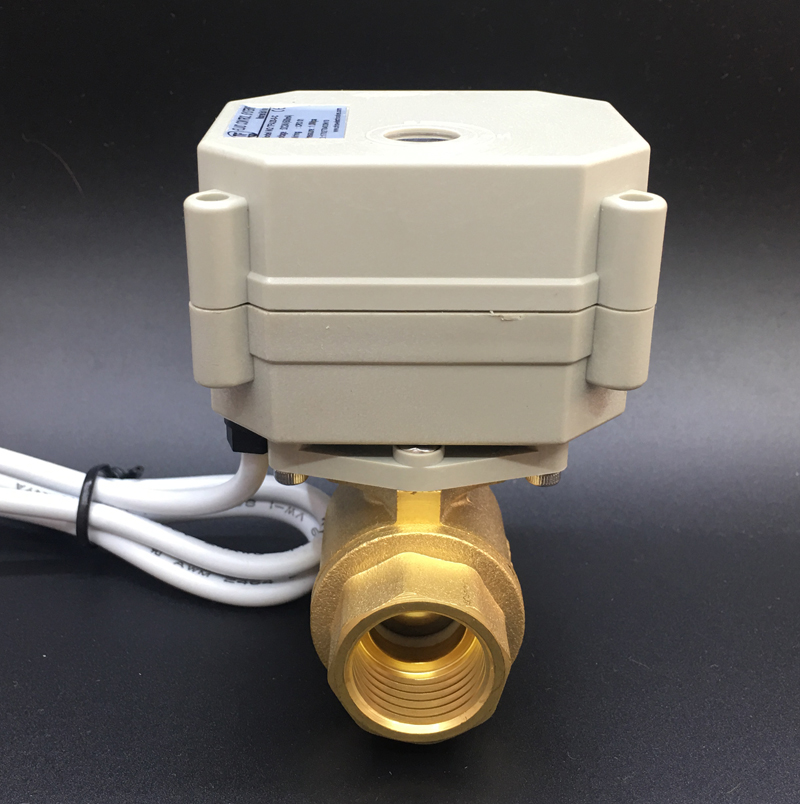

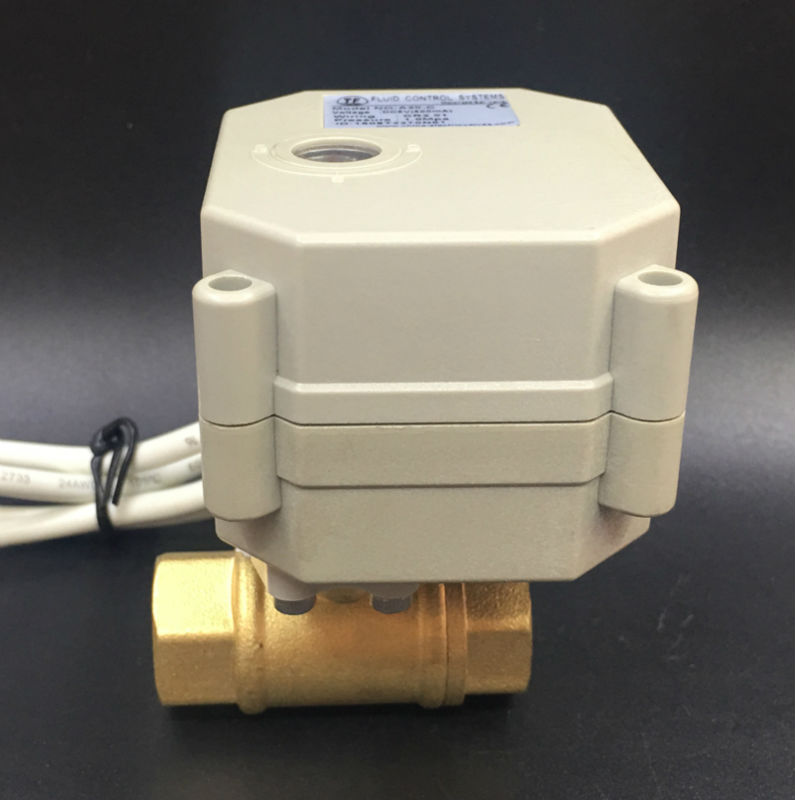

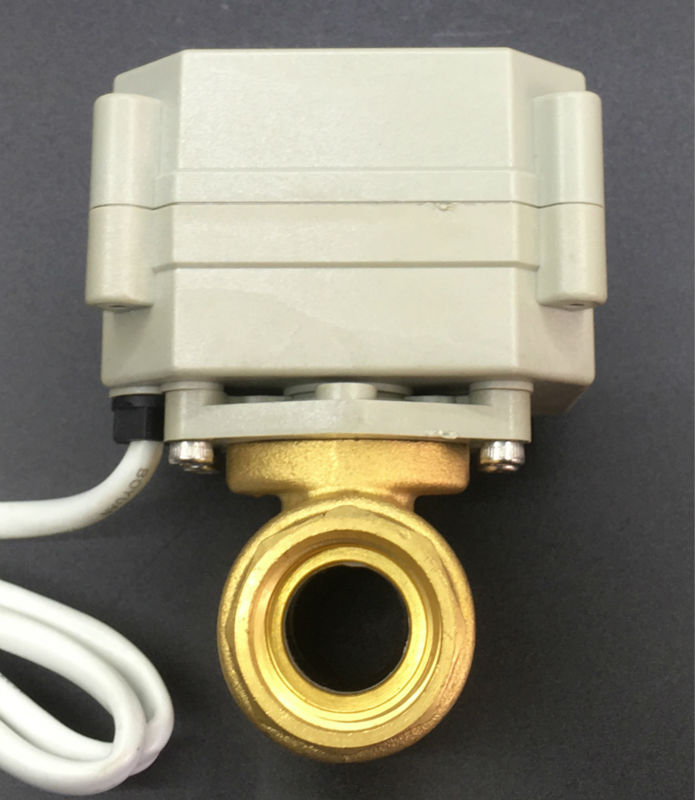

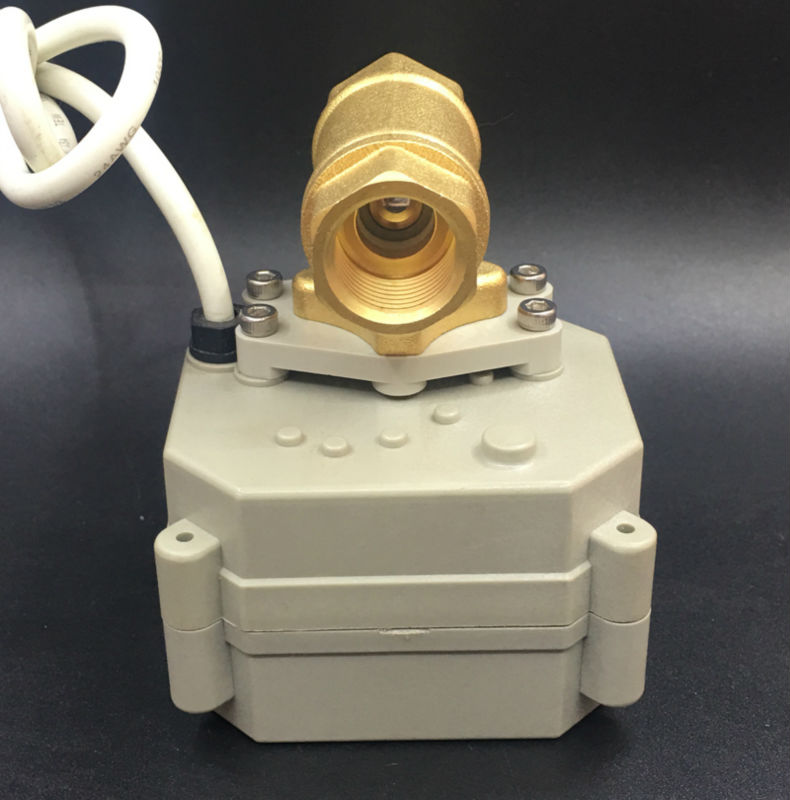

Cuenta con una mirilla para que se pueda ver la posición de la valvula, un conducto de 1/2¨ que es una medida usada comúnmente en las tuberías  para agua por lo que su implementación puede ser relativamente sencilla, además de poder ser alimentada con 12 VCD por lo que con la misma fuente de alimentación de nuestro Arduino podría ser alimentada.

LaTFA20-M-C  es muy útil en sistemas de calefacción de agua solar, sistemas de riego o algún proyecto en el que se requiera control en el flujo de agua  o fluidos de baja viscosidad como lo son jabones líquidos, shampo, etc. Ademas de poder ser utilizada en sistema de Aire respetando la presión con la que trabaja.

La TFA20-M-C es una válvula normalmente cerrada por lo que si se deja de aplicar señal sobre ella la válvula regresará a su posición inicial normalmente cerrada.

Cabe mencionar que no es apta para sustancias corrosivas  ni para manejarse a temperaturas mayores a 90°. Un punto importante con respecto a las demás válvulas eléctricas que manejamos es que la TFA20-M-C  funciona con presiones muy bajas como sistemas de gravedad por lo que prácticamente funciona en cualquier situación de presión que no exceda sus límites.

Principales Caracteristicas:

Engranes Metálicos. Engranaje interno metálico lo que incrementa tiempo de vida de la valvula de forma significativa.

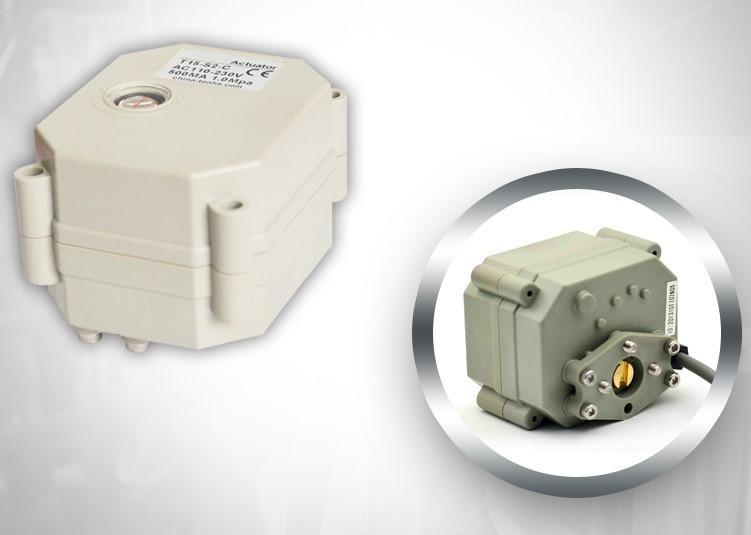

Actuador. Hecho con PPO material que presenta una alta rigidez, resistencia al calor además de ser retardante al fuego, asi como un buen rendimiento eléctrico y resistencia al desgaste. El Actuador es removible, la conexión interna con tornillos allen le brindan más fortaleza cuando la válvula es operada.

Interruptor de límite. Límite mecánico y eléctrico integrado en el diseño, para asegurar que el motor pare cuando esté totalmente abierto o cerrado.

Protección IP67.  La cual hace resistente a la válvula a lluvia y humedad así como polvo y suciedad, sin que esta afecte su funcionamiento.

El paquete incluye:

Una válvula eléctrica proporcional TFA20-M-C @1/2″

Información adicional

Peso 80 g
Dimensiones 85 x 26 x 60 mm
